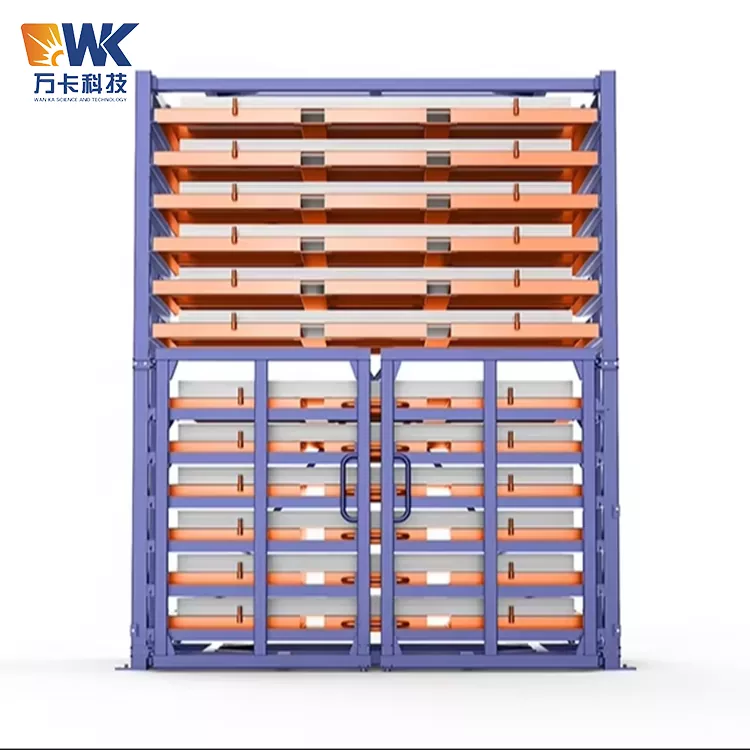

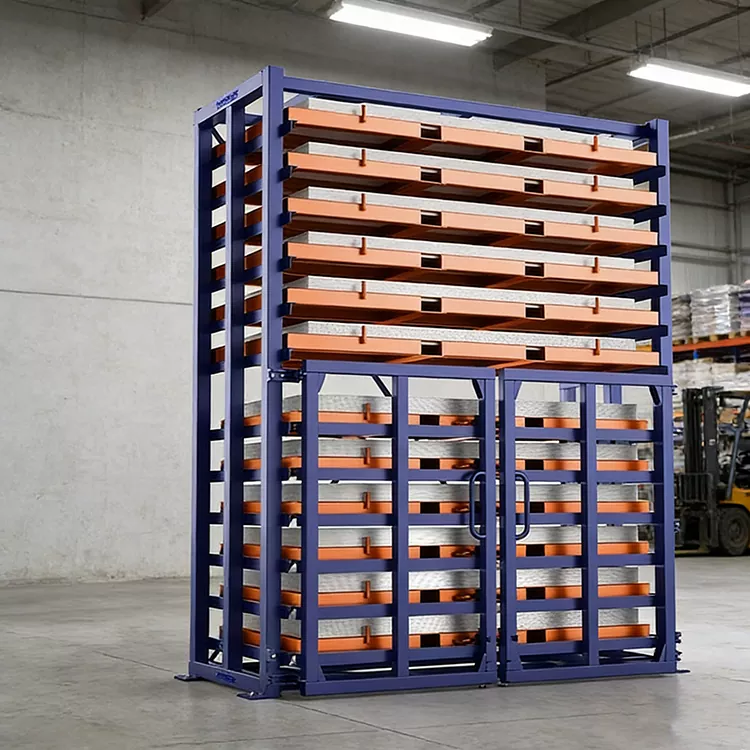

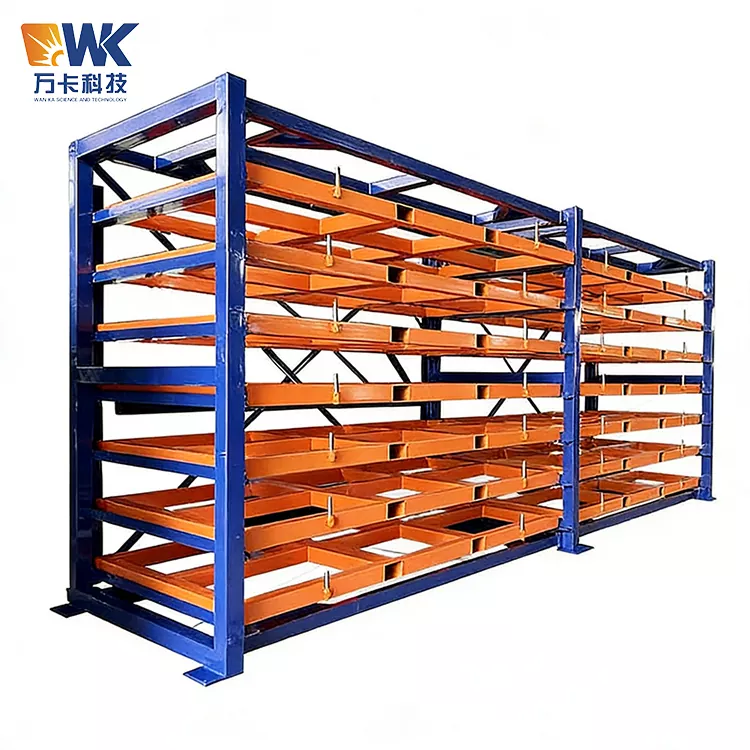

Support de chariot élévateur extractible robuste 1530

Le support pour chariot élévateur extractible robuste 1530 est un équipement de stockage robuste développé par Jinan Wanka Technology Factory pour le stockage d'assiettes de grande taille. Le 1530 dans le nom du produit indique que la taille de plaque applicable est de 1 500 mm sur 3 000 mm. Le « type de tiroir » signifie que chaque couche de l'étagère est une unité structurelle push-pull distincte. Le « type chariot élévateur » indique que cette étagère est spécifiquement conçue pour les opérations d'accès direct par chariots élévateurs.

Ce produit appartient à la série de supports de stockage de tôles pour chariot élévateur à tiroirs. Ses fonctions principales couvrent quatre aspects. Premièrement, il permet le stockage vertical des matériaux en feuilles, convertissant l'empilement initialement plat en stockage vertical en couches, réduisant ainsi l'occupation du sol. Deuxièmement, il permet un accès direct au chariot élévateur et une récupération du stockage, le chariot élévateur entrant dans le fond du tiroir pour soulever les matériaux en feuilles sans avoir besoin d'un équipement de levage ou d'une manipulation manuelle. Troisièmement, il prend en charge la gestion du stockage classifié, dans lequel les matériaux en feuilles de spécifications et de matériaux différents sont stockés séparément en couches, facilitant ainsi la vérification et la réquisition rapides des stocks. Quatrièmement, il prend en charge les opérations à charges lourdes, avec une seule couche capable de supporter une charge de 2 tonnes, répondant aux exigences de stockage des matériaux en tôle lourde tels que les plaques d'acier, les plaques d'aluminium et les plaques d'acier inoxydable.

En termes simples, il s'agit d'un équipement spécialisé conçu pour aider les usines à résoudre des problèmes tels que les grands besoins en espace au sol, la lenteur d'accès et la gestion chaotique du stockage de leurs matériaux en feuilles. Ce type d'étagère convient aux ateliers de transformation des métaux, aux usines de fabrication mécanique et aux entreprises de structures en acier qui doivent manipuler et stocker un grand volume de matériaux en tôle.

Points de vente clés

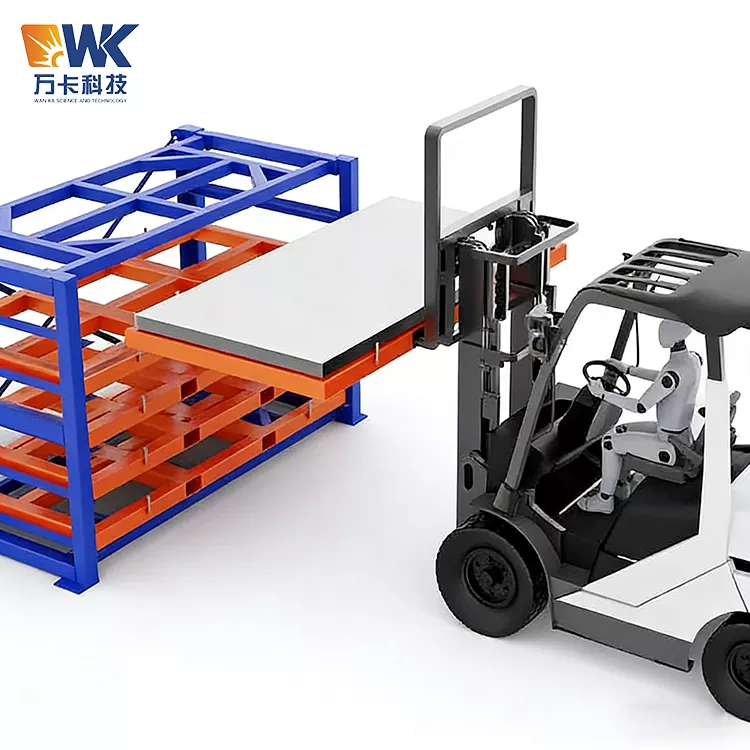

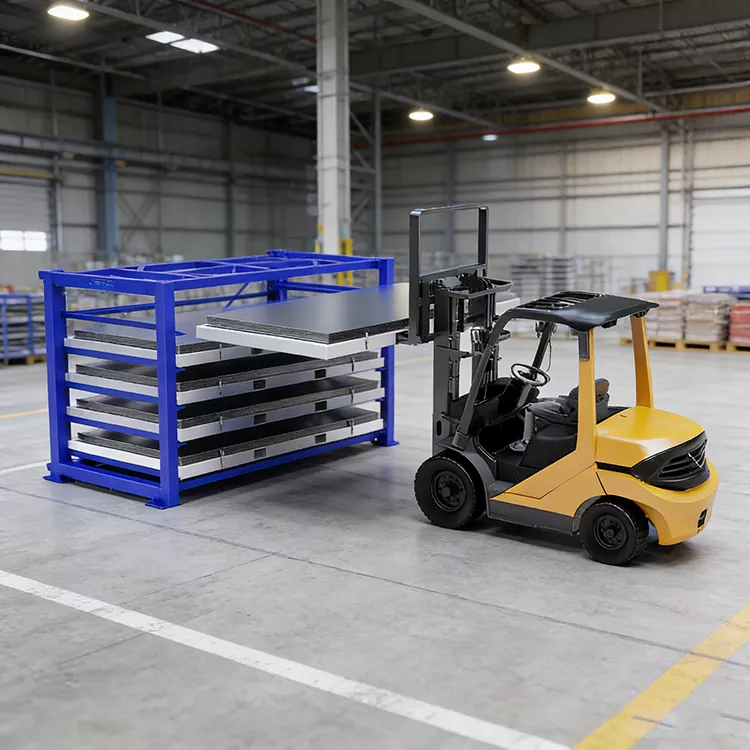

Avantage 1 : Accès direct aux chariots élévateurs, doublant l’efficacité du stockage et de la récupération

Le stockage traditionnel des matériaux en feuilles nécessite généralement l'utilisation de grues, de palans électriques ou de manutention manuelle, ce qui prend du temps et présente des risques pour la sécurité. L'étagère type 1530 possède un trou d'accès pour chariot élévateur réservé au bas de chaque tiroir. Le chariot élévateur peut entrer directement dans le tiroir pour soulever et stocker les matériaux en feuilles. Chaque opération de stockage ou de récupération ne prend pas plus d'une minute, ce qui est plus de trois fois plus efficace que la méthode de levage. Les travailleurs peuvent effectuer toutes les opérations sans quitter le chariot élévateur, ce qui réduit considérablement l'intensité du travail.

Deuxième avantage : expansion verticale, améliorant considérablement le taux d’utilisation de l’espace

La hauteur totale des étagères est de 3 500 millimètres, avec 10 couches d'espace de stockage. Chaque couche peut être réglée en hauteur entre 50 et 200 millimètres. Avec une superficie de seulement 4,2 mètres carrés, il atteint une surface de stockage équivalente d'environ 42 mètres carrés. Par rapport à la méthode d’empilage à plat, la capacité de stockage unitaire est multipliée par 5. Pour les petites et moyennes usines disposant d’un espace limité, cela signifie que la capacité de stockage peut être doublée sans agrandir le bâtiment de l’usine.

Avantage 3 : Porteur robuste, avec une conception structurellement sûre et fiable

Le corps principal du support de chariot élévateur extractible robuste 1530 est en acier à haute résistance Q235B. La section transversale des colonnes a été optimisée grâce à une analyse par éléments finis et les rails de guidage sont en acier laminé à froid épaissi. La charge nominale monocouche est de 2 000 kilogrammes. La machine entière a subi des tests de stabilité à pleine charge, ne montrant aucune déformation ni secousse. Dans des conditions normales d’utilisation, la durée de conservation peut atteindre plus de 10 ans. Chaque couche du tiroir est équipée d'un dispositif de limitation de prévention des déraillements pour empêcher le tiroir de glisser accidentellement pendant le fonctionnement du chariot élévateur. Le bas des colonnes est équipé de trous de fixation de boulons d'ancrage, solidement reliés au sol.

Avantage 4 : personnalisation flexible, adaptée à divers scénarios

Wanka Technology offre une personnalisation complète. La taille du matériau en feuille peut être étendue de 1 500 x 3 000 mm à 2 000 x 4 000 mm. Le nombre de couches peut être augmenté jusqu'à 12 en fonction de la hauteur de l'entrepôt. La capacité de charge par couche peut être augmentée jusqu'à 3 tonnes ou 5 tonnes selon les besoins. La couleur peut être personnalisée selon les normes de l'entreprise VI. De plus, un système push-pull auxiliaire électrique peut être sélectionné pour une utilisation optionnelle afin de répondre à différentes conditions de travail.

Avantage 5 : Simple à utiliser, aucune formation supplémentaire n'est requise

Le conducteur de chariot élévateur n’a pas besoin d’acquérir de compétences particulières en matière d’exploitation. Il ne leur reste plus qu'à aligner les fourches du chariot élévateur avec les trous réservés au fond du tiroir pour terminer le stockage et la récupération. Le tiroir coulisse en douceur et aucune alimentation supplémentaire n'est requise. Les étagères ne dépendent pas de sources d'électricité ou d'air et peuvent être utilisées normalement à tout moment, avec des coûts de maintenance extrêmement faibles.

Spécifications techniques

Taille de la carte applicable : 1 500 mm x 3 000 mm

Charge nominale monocouche : 2 000 kilogrammes (2 tonnes)

Nombre total d'étages : 10 étages

Hauteur disponible de la couche de séparation : 50 à 200 millimètres (réglable en continu)

Dimensions hors tout (largeur x hauteur x profondeur) : 3165 mm x 3500 mm x 1320 mm

Méthode de déplacement du tiroir : type de chariot élévateur intégré, le chariot élévateur se déplaçant verticalement pour le stockage et la récupération.

Matériau principal : acier Q235B

Traitement de surface : pulvérisation électrostatique suivie d'un durcissement à haute température

Couleur standard : Bleu RAL5015. D'autres numéros de couleur peuvent être personnalisés.

Poids total de la machine : environ 2 800 kilogrammes

Espacement des colonnes : conçu en fonction des exigences de charge. La norme est de 1800 millimètres.

Hauteur du bas au sol : 355 millimètres

Hauteur du dernier étage depuis le sol : Environ 3 040 à 3 500 millimètres, selon le nombre d'étages.

Remarque : La couleur, la taille, le nombre de couches et la capacité de charge de l'équipement peuvent tous être personnalisés.

Certification et assurance qualité

Wanka Technology adhère strictement au système de gestion de la qualité ISO9001, mettant en œuvre un contrôle qualité tout au long du processus, depuis l'entrée des matières premières jusqu'à la livraison du produit. Les mesures spécifiques comprennent les six éléments suivants.

Premièrement, le contrôle des matières premières. Pour chaque lot d’acier entrant en usine, un certificat matière est fourni. Le personnel d'inspection effectue des contrôles aléatoires sur les dimensions et la qualité des matériaux. Tous les lots qui échouent à l'inspection seront retournés.

Deuxièmement, le contrôle de la qualité du soudage. Tous les cordons de soudure sont opérés par des soudeurs certifiés. Après le soudage, une inspection visuelle à 100 % est effectuée. Les cordons de soudure soumis à des contraintes clés sont soumis à une inspection par magnétoscopie pour un échantillonnage aléatoire.

Troisièmement, le contrôle de la précision des dimensions. Les dimensions principales de chaque étagère sont les suivantes : la longueur de coupe, la position de poinçonnage et l'erreur diagonale globale sont toutes contrôlées à ± 2 millimètres.

Quatrièmement, contrôle du traitement de surface. L'épaisseur du revêtement après pulvérisation électrostatique ne doit pas être inférieure à 60 micromètres et subit un traitement de durcissement à haute température. Des échantillons de chaque lot de produits sont sélectionnés pour des tests au brouillard salin, la durée du test n'étant pas inférieure à 240 heures, afin de garantir la capacité de prévention de la rouille.

Cinquièmement, les tests de charge. Avant que chaque étagère ne quitte l'usine, un test de charge statique à 120 % de la charge nominale est effectué. Autrement dit, une charge de 2 400 kilogrammes est appliquée sur une seule couche et elle est considérée comme qualifiée s'il n'y a pas de déformation permanente après 24 heures.

Sixièmement, inspection d'usine. Chaque étagère est accompagnée d'un rapport d'inspection, qui comprend des enregistrements de vérification de la taille, de l'apparence des soudures, de l'épaisseur du revêtement et des tests de charge.

Avantages comparatifs par rapport aux concurrents et pourquoi nous choisir

Comparaison avec des étagères ordinaires

En termes de méthodes d'accès, les étagères ordinaires utilisent principalement le levage ou la manutention manuelle, ce qui prend du temps et nécessite des équipements auxiliaires. Notre support de chariot élévateur extractible robuste 1530 adopte la méthode d'accès direct au chariot élévateur, permettant au chariot élévateur de charger et de décharger directement sans avoir besoin de levage.

En termes d'utilisation de l'espace, les étagères ordinaires sont pour la plupart empilables à plat ou de simples étagères à plusieurs niveaux, qui occupent une grande surface et gaspillent une quantité importante d'espace vertical. L'étagère de type 1530 de Wanka Technology adopte une structure de tiroirs en couches tridimensionnelles, économisant plus de 50 % de l'espace.

En termes de capacités de personnalisation, les étagères ordinaires n'offrent généralement que des spécifications fixes et ne peuvent pas être adaptées à des matériaux non standard. La technologie WanKai prend en charge la personnalisation complète des paramètres de taille du matériau, du nombre de couches, de la capacité de charge et de la couleur.

En termes de conception de sécurité, les étagères ordinaires ne disposent pas de dispositifs antidérapants ni de dispositifs de fixation de base, ce qui signifie qu'il existe un risque que les tiroirs glissent ou que l'étagère entière bascule. Wanka Technology est équipée de dispositifs de fin de course antidérapants et de boulons de base pour la fixation, ce qui permet d'obtenir un niveau de sécurité plus élevé.

En termes de cycle de production, le délai de livraison pour les fabricants d'étagères ordinaires est généralement de 45 à 60 jours. Le délai de livraison standard pour Wanka Technology est de 30 jours et le délai de livraison pour une personnalisation approfondie ne dépasse pas 40 jours.

En termes de service après-vente, la plupart des fabricants d'étagères ordinaires n'offrent pas de services d'installation ou ne fournissent qu'une assistance limitée. Wanka Technology propose la conception de schémas, la mesure sur site, l'installation et la mise en service, la formation au fonctionnement, une garantie d'un an et la fourniture de pièces de rechange à vie.

Pourquoi choisir la technologie Wanka

Tout d’abord, 17 ans d’expérience dans l’industrie. Wanka Technology a été fondée en 2007 et se concentre sur les équipements d'entreposage intelligents, au service de plus de 1 000 entreprises au niveau national et international.

Deuxièmement, nous avons notre propre base de production. L'usine couvre une superficie de plus de 10 000 mètres carrés et est l'un des principaux fabricants d'équipements de stockage dans la région du Shandong.

Troisièmement, un service à guichet unique. De la conception du programme avant-vente à la production et à la livraison en vente, en passant par l'installation et la maintenance après-vente, les clients n'ont pas besoin d'interagir avec plusieurs fournisseurs.

Quatrièmement, nous avons une vaste expérience en matière d'exportation. Nos produits ont été exportés vers des pays tels que la Corée du Sud, le Vietnam, l'Indonésie et la Russie. Nous pouvons fournir des emballages et des certifications conformes aux normes internationales.

Cinquièmement, la clientèle est de grande qualité. Nous avons fourni des équipements de stockage à des entreprises renommées telles que China FAW, Shandong Iron and Steel et BYD Automobile, et possédons la capacité de servir des clients à grande échelle.

Après-vente et services

Wanka Technology fournit des services après-vente sur tout le cycle de vie des rayonnages pour chariots élévateurs à tiroirs robustes 1530. Les détails sont les suivants.

Service avant-vente

Les clients peuvent contacter les ingénieurs commerciaux par téléphone ou en ligne. Wanka Technology propose le support avant-vente suivant. Ils fournissent des informations sur les dimensions de l'entrepôt, les spécifications des matériaux en feuille, la fréquence d'accès, la conception gratuite du schéma, ainsi qu'un plan d'étage et un dessin à effet 3D basé sur les résultats de mesure. Des devis gratuits sont disponibles, et une feuille de devis formelle et une explication du délai de livraison sont fournies en fonction des paramètres personnalisés.

Service de pré-vente

Après la signature du contrat, Wanka Technology est entrée dans la phase de production. Le cycle de production dure de 25 à 30 jours. Pendant le processus de production, les clients peuvent vérifier la progression à tout moment. Avant l'expédition, des photos du produit et des rapports d'inspection seront fournis pour confirmation aux clients. L'emballage utilise une méthode d'emballage de film, de film à bulles et de renforcement de cadre en bois pour garantir la sécurité du transport. Le mode de livraison est soit la livraison directe du véhicule, soit la livraison logistique à l'usine. Pour les exportations, des caisses en bois standards sont utilisées pour l’emballage.

Service d'installation

Wanka Technology fournit des services de guidage d'installation à distance pour les clients étrangers.

Lors de l'expédition, les documents d'accompagnement comprennent des manuels, des diagrammes et des vidéos d'installation en chinois et en anglais. Après la livraison, les clients contactent l'ingénieur via WeChat ou WhatsApp pour confirmer le site et les outils. Le processus d'installation est surveillé à distance en quatre étapes : fixation des colonnes, installation des poutres, débogage des rails de guidage et test des limites. Une fois terminé, trois tests d'acceptation sont effectués : push-pull à vide, stockage et récupération à pleine charge et dispositif de sécurité. La formation dure environ 1 heure, comprenant les points clés du fonctionnement et les inspections quotidiennes. Les problèmes complexes peuvent être enregistrés sous forme de vidéos de solutions ou coordonnés avec des prestataires de services locaux. Les clients doivent apporter leurs propres outils tels que des perceuses à percussion, des règles de niveau, des rubans à mesurer et des clés. Ce service a été appliqué avec succès dans des pays comme la Corée du Sud, le Vietnam, l'Indonésie et la Russie.

Service après-vente

L'ensemble de la machine est couvert par une garantie de 12 mois, calculée à compter de la date d'installation. Pendant la période de garantie, pour les dommages non humains aux composants structurels, aux rails de guidage, aux dispositifs de limite, etc., WanKai Technology fournira une réparation ou un remplacement gratuit. Après la période de garantie, un approvisionnement à vie en pièces de rechange sera fourni, seuls le coût des matériaux et les frais de transport étant à payer. Le délai de réponse pour le service après-vente est de 2 heures par téléphone les jours ouvrables dans la province du Shandong, et de 48 heures pour le service sur site dans la province. Pour les autres régions, cela sera négocié en fonction de la distance.

Guide de l'utilisateur

Wanka Technology propose le téléchargement d'instructions d'installation au format PDF et de vidéos d'assistance d'installation. Le contenu vidéo comprend les étapes d'assemblage des étagères, les méthodes de fixation des boulons d'ancrage, les procédures de réglage des guides de tiroirs, les normes de fonctionnement pour l'accès des chariots élévateurs, les éléments d'inspection quotidienne et les conseils d'entretien.

FAQ

Question : Quels types de plaques le support de chariot élévateur extractible robuste 1530 peut-il être utilisé pour stocker ?

Réponse : Il convient au stockage de matériaux plats et durs tels que des plaques d'acier, des plaques d'acier inoxydable, des plaques d'aluminium, des plaques de cuivre, des plaques composites et des plaques de bois. Tant que la taille des plaques est comprise entre 1 500 mm et 3 000 mm et qu'il n'y a aucune limite d'épaisseur, elles peuvent toutes être stockées. Différents types de plaques peuvent être stockés dans des couches séparées pour éviter toute confusion.

Question : Ce type d'étagère peut-il être utilisé avec n'importe quel chariot élévateur ?

Réponse : Cette étagère est spécialement conçue pour les chariots élévateurs et doit être utilisée conjointement avec un chariot élévateur. Si l'usine ne dispose actuellement pas de chariot élévateur, il est recommandé d'acheter la série de supports de stockage de feuilles de type tiroir électrique Wankai Technology. Cette série fait entrer et sortir les tiroirs grâce à un système mécanique électrique, éliminant ainsi le besoin d'un chariot élévateur.

Question : La hauteur du sol peut-elle être ajustée ?

Réponse : Oui. La hauteur de chaque couche peut être ajustée en continu dans une plage de 50 à 200 millimètres. Le client peut régler de manière flexible la hauteur de chaque couche en fonction de l'épaisseur des plaques à stocker. La méthode de réglage consiste à desserrer les boulons de fixation du rail de guidage, à déplacer la position du rail de guidage, puis à le resserrer.

Question : Les étagères doivent-elles être fixées avec des boulons d'ancrage au sol ?

Réponse : Il est fortement recommandé d'utiliser des boulons d'ancrage pour la fixation. Bien que l'étagère pèse environ 2,8 tonnes, lorsque le chariot élévateur entre ou sort des tiroirs, des forces d'impact horizontales se produisent. Avec la fixation, une sécurité absolue peut être assurée. Wanka Technology fournit un ensemble complet de boulons d'ancrage et de dessins de perçage et de positionnement.

Question : Quel est le délai de livraison pour les étagères sur mesure ?

Réponse : Les spécifications standard sont livrées dans les 30 jours. Pour des tailles non standards, des couleurs spéciales ou une personnalisation approfondie avec une capacité de charge accrue, le délai de livraison est d'environ 35 à 40 jours. La date de livraison exacte sera celle stipulée dans le contrat.

Question : Quelle est la durée de la période de garantie ? Que comprend la couverture de garantie ?

Réponse : La période de garantie est de 12 mois, calculée à compter de la date d'installation. La couverture de garantie comprend les composants structurels tels que les colonnes, les poutres, les rails de guidage, les cadres de tiroirs et les dispositifs de limite. Cela n'inclut pas les dommages causés par une mauvaise utilisation, une surcharge, des impacts externes ou des modifications non autorisées.

Question : Que faut-il faire s'il y a des problèmes pendant la période de garantie ?

Réponse : Après avoir appelé la hotline du service après-vente, l'ingénieur technique vous répondra par téléphone dans un délai de 2 heures. Pour les clients de la province du Shandong, l’inspection et la réparation sur place seront effectuées dans les 48 heures. Pour les clients à l'extérieur de la province, ils peuvent recevoir un guidage vidéo à distance ou négocier l'heure de présence sur place en fonction de la situation. S'il s'agit d'un problème de qualité confirmé, une réparation ou un remplacement gratuit des pièces sera fourni.

Question : Pouvez-vous fournir des factures spéciales avec TVA ?

Réponse : Des factures spéciales avec taxe sur la valeur ajoutée de 13 % peuvent être émises.

Question : Pouvons-nous acheter un ensemble d'étagères ? Y a-t-il une quantité minimum de commande ?

Réponse : Il n’y a aucune exigence de quantité minimale de commande. Un seul groupe peut passer une commande. Pour plusieurs groupes, un rabais sur le prix unitaire sera offert. Le taux de remise spécifique peut être confirmé en contactant le responsable commercial.

Question : Les étagères vont-elles basculer ? Est-ce sécuritaire?

Réponse : Le bas des étagères est fixé au sol à l'aide de boulons d'ancrage. Chaque tiroir est équipé d'un dispositif de fin de course anti-déraillement. Le produit a subi des tests de stabilité à pleine charge avant de quitter l'usine. Dans des conditions d'installation correctes et d'utilisation normales, les étagères ne basculeront pas et sont sûres et fiables.

Question : L'emballage est-il adapté à l'exportation par voie maritime ?

Réponse : Oui, cela convient. L'exportation utilise des caisses en bois standard pour l'emballage, avec des matériaux de rembourrage à l'intérieur pour résister aux vibrations et à l'empilement pendant le transport. WanKai Technology a réalisé plusieurs commandes à l'exportation et peut fournir des solutions d'emballage conformes aux normes de transport internationales.

Question : L'installation nécessite-t-elle que le client prépare quelque chose à l'avance ?

Réponse : Le client est tenu de préparer le site d'installation à l'avance en s'assurant que le sol est plat et en béton. L'assistance d'un chariot élévateur est nécessaire pour le déchargement. Si des boulons d'ancrage sont nécessaires, le client doit confirmer au préalable qu'il n'y a pas de câbles ou de tuyaux sous le sol.

Question : Les étagères peuvent-elles être utilisées pour stocker des tuyaux ou des profilés ?

Réponse : Oui. Outre les matériaux en feuille, cette étagère peut également stocker des matériaux de tuyaux, de l'acier carré, de l'acier à canaux, de l'acier d'angle et d'autres articles de forme longue. Il est recommandé de stocker les matériaux similaires sur une même couche et d'ajouter des blocs de séparation sur les tiroirs pour éviter qu'ils ne roulent.

Question : Comment puis-je obtenir le devis ?

Réponse : Veuillez contacter le +86 131-7302-8359 ou le +86 159-4970-8933 (via WhatsApp et WeChat) et envoyer un e-mail à : Quinlee@wankametal.com ou Eric@wankametal.com pour fournir la taille de feuille requise, les exigences de charge monocouche, le nombre de couches et les préférences de couleur. L'ingénieur commercial émettra un devis formel dans un délai d'un jour ouvrable.
