60 Entrepôt de profilés électriques

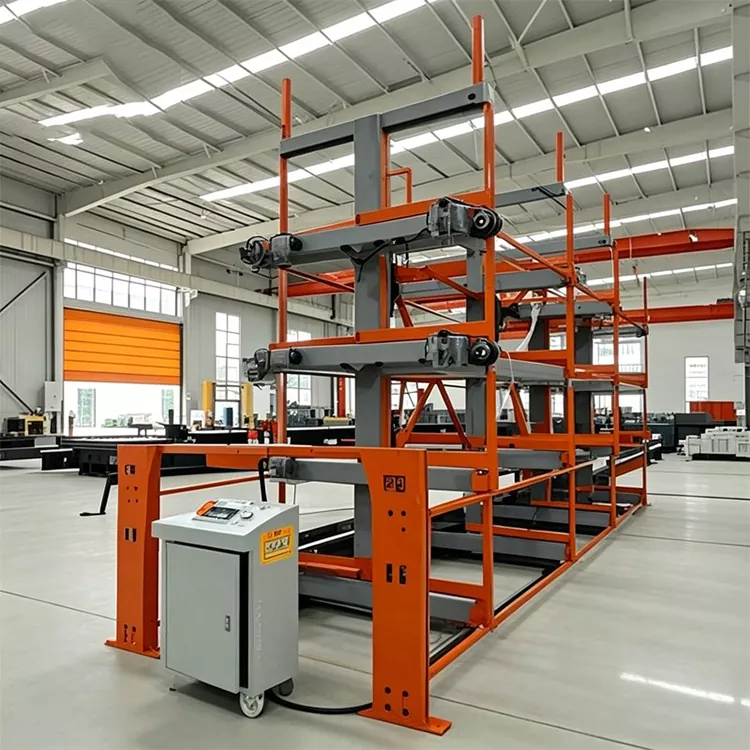

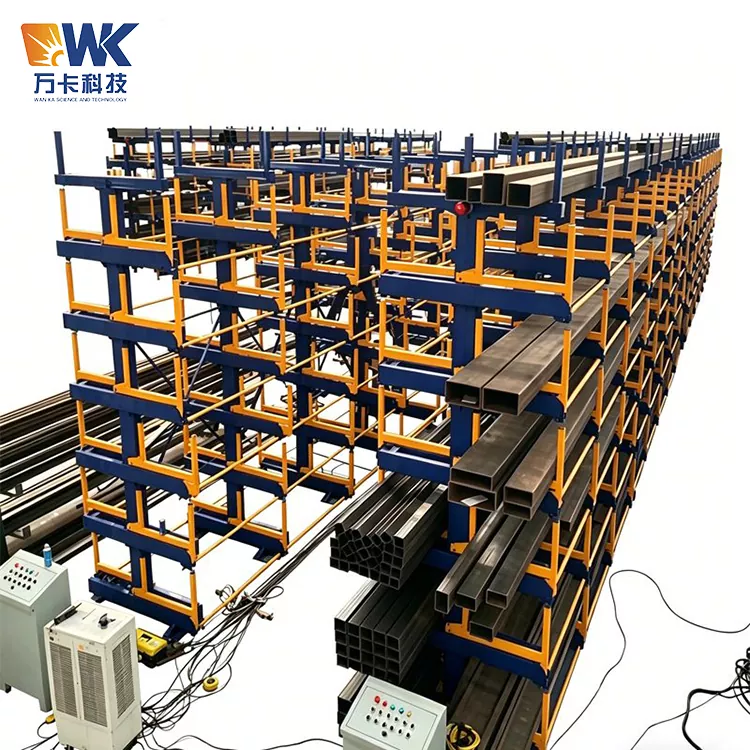

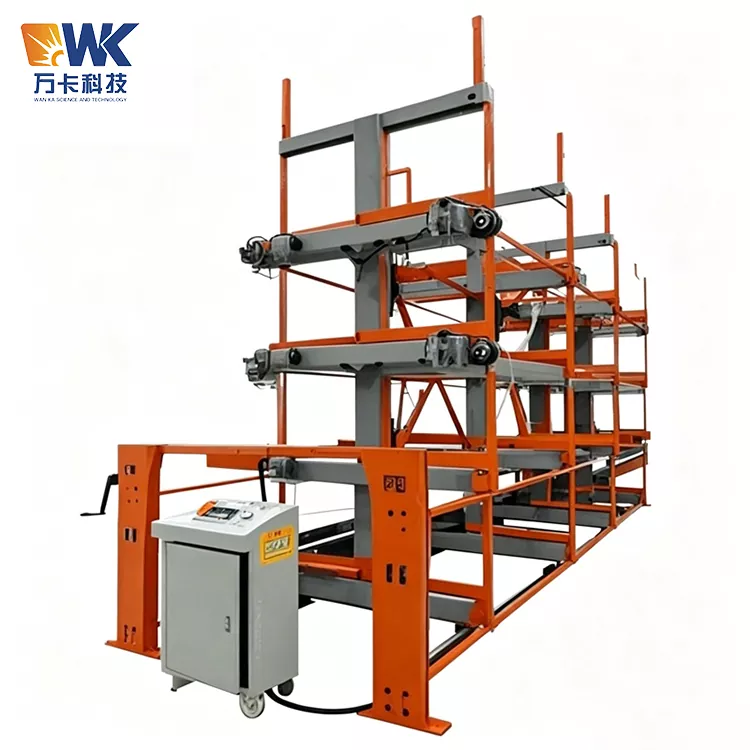

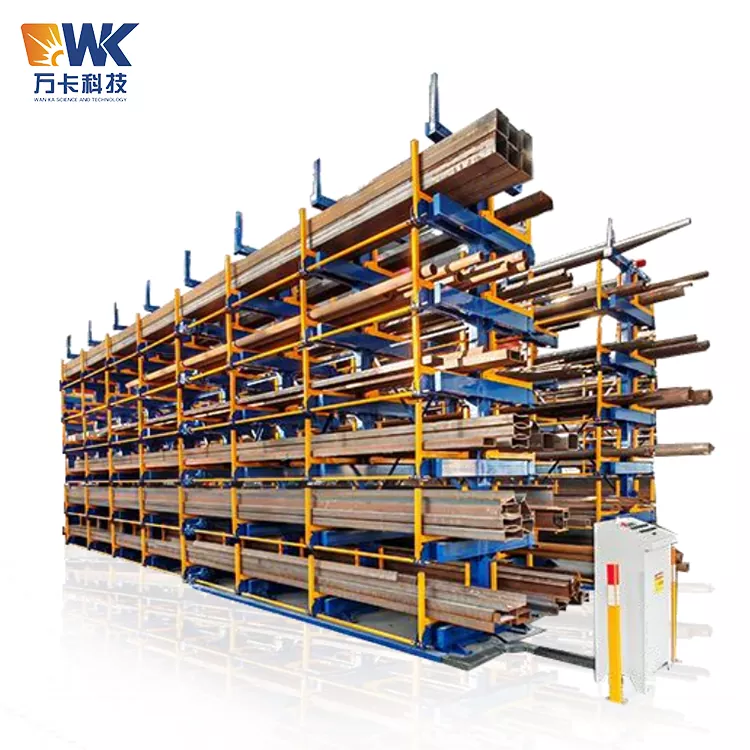

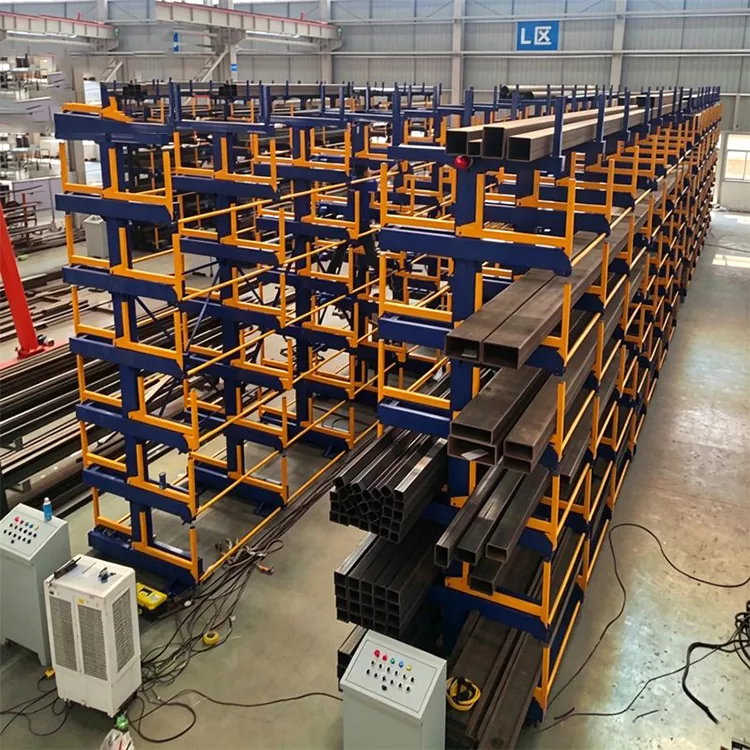

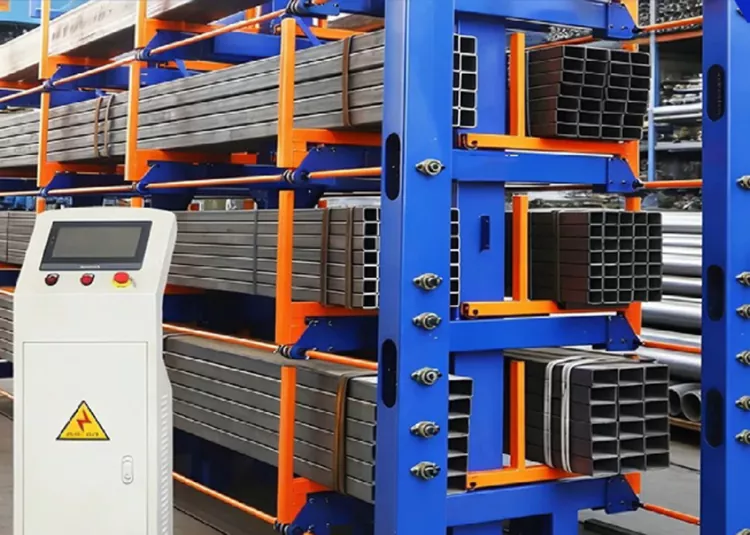

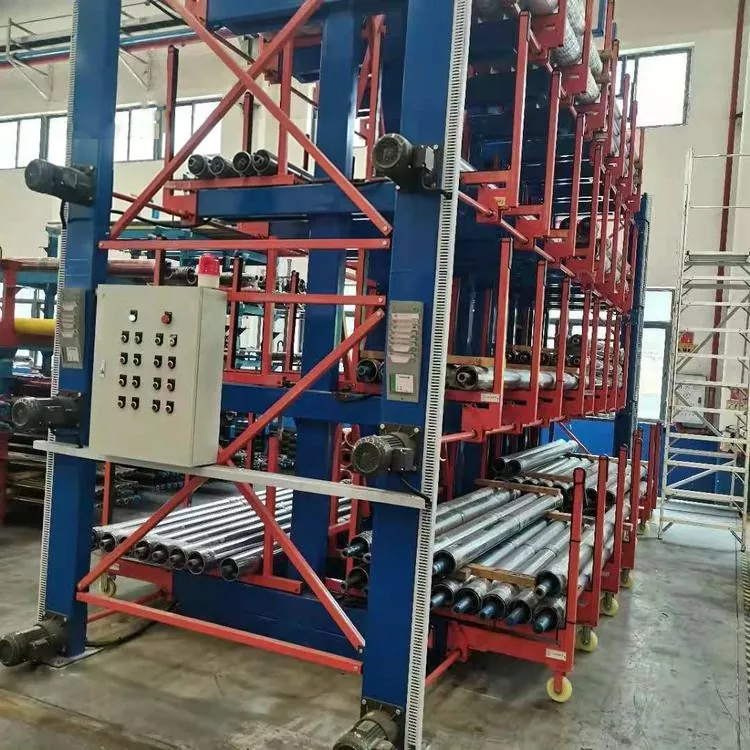

60 Electric Profile Warehouse est un système de stockage en porte-à-faux télescopique électrique avancé développé par le fournisseur de Jinan Wanka. Il est spécialement conçu pour le stockage et la récupération automatisés de longs profilés, tuyaux, barres rondes, tubes carrés et matériaux irréguliers.

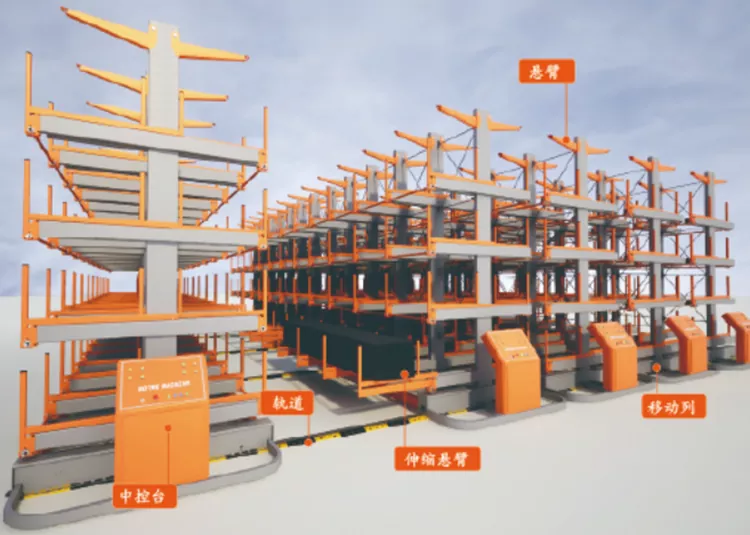

Contrairement aux étagères fixes traditionnelles, cet entrepôt profilé électrique utilise des bras télescopiques motorisés qui peuvent être étendus et rétractés par commande par bouton. Les opérateurs n'ont pas besoin de pénétrer dans des passages étroits pour accéder aux profils.

Chaque porte-à-faux peut se déplacer indépendamment et l'ensemble du système peut être intégré à des chariots élévateurs, des portiques ou des mains mécaniques. « 60 » indique la compatibilité avec les profilés les plus longs de 6 mètres, ce qui en fait une solution idéale pour la manipulation de tubes en acier standards, de profilés en aluminium ou de tubes en plastique.

Qu'il s'agisse de tubes en acier au carbone, de profilés en acier inoxydable ou de conduits en PVC, l'entrepôt électrique de 60 profilés assure un stockage ordonné, sans dommage, et permet un gain de place.

Points de vente clés

- Entraînement électrique, économie de main d'œuvre : L'unité de stockage de profilés électrique 60 est équipée de moteurs et d'un système de transmission par engrenages. Les opérateurs n'ont qu'à appuyer sur un bouton pour étendre ou rétracter la flèche, sans avoir besoin de pousser ou de tirer manuellement. Cela réduit la tension physique et augmente l'efficacité de la production de 50 %.

- Stockage vertical qui permet d'économiser de l'espace : En utilisant l'espace vertical de l'atelier, cette unité de stockage de profilés électrique peut stocker jusqu'à 5 couches de profilés (conception 4+1), avec une hauteur de 100 à 250 mm entre les couches. La largeur d'un seul appareil n'est que de 1,55 mètres, mais la profondeur peut accueillir jusqu'à 9 mètres de profilés, augmentant considérablement la densité de stockage par unité de surface.

- Sécurité renforcée : Le système comprend une protection automatique contre la coupure de gaz et des capteurs anti-collision. Une fois l’alimentation électrique coupée ou un objet détecté, la flèche s’arrête immédiatement. Le système de sécurité empêche également toute extension excessive accidentelle de la flèche, protégeant ainsi à la fois les opérateurs et les matériaux.

- Capacité de charge élevée : chaque bras de flèche peut supporter jusqu'à 3 tonnes (modèles tels que WK-G6053S/D), et les modèles plus grands peuvent atteindre jusqu'à 5 tonnes. La charge totale par couche peut atteindre 15 à 25 tonnes, ce qui convient aux barres d'acier lourdes ou aux tuyaux à parois épaisses.

- Conception personnalisable : L'unité de stockage de 60 profilés électriques est entièrement personnalisable : longueur des bras, espacement des bras, intervalles des colonnes (standard 1 800 mm) et le nombre de couches peuvent tous être ajustés en fonction des dimensions spécifiques de votre profil. Les options incluent une extension de flèche simple ou double face, différentes tensions (380 V) et une peinture couleur.

Spécifications techniques

Voici les principaux paramètres techniques de la série 60 Electric Profile Warehouse (voir le modèle WK-G6053S/D). La personnalisation est disponible sur demande.

Domaines d'application et exemples

Le système de stockage de profilés électriques 60 est largement utilisé dans les domaines suivants :

- Ateliers de transformation des métaux (stockage de tubes en acier, cornières, profilés)

- Usines de fabrication de machines (stockage d'arbres, guides linéaires, profilés aluminium)

- Fabrication automobile (stockage de longerons de châssis, pots d'échappement)

- Industrie de la structure métallique (tubes carrés, acier en H)

- Entrepôts de matériaux de construction (barres d'armature, tuyaux en PVC, tuyaux en cuivre)

Cas : Une entreprise de structure métallique à grande échelle du Shandong a installé 4 ensembles de 60 entrepôts de profilés électriques (double face, 5 couches) pour stocker des tubes carrés Q235 de 6 mètres. Auparavant, ils utilisaient un stockage au sol, qui occupait 120 mètres carrés et provoquait une déformation du matériau. Après avoir adopté notre entrepôt de profilés électriques, l'espace de stockage a été réduit à 35 mètres carrés et le temps de récupération des matériaux a été réduit de 15 minutes à moins de 2 minutes, éliminant complètement le problème des dommages au produit. Le client a récupéré la totalité de son investissement dans un délai de 8 mois.

Assurance qualité et certification

Wanka Technology a obtenu la certification ISO9001 :2015. De l’inspection des matières premières à l’assemblage final, nous mettons en œuvre un contrôle qualité strict.

Notre bibliothèque de 60 profils électriques a subi :

- Inspection 100% des soudures (magnétoscopie pour les soudures critiques)

- Test de charge nominale à 150 % avant expédition

- Tests de fonctionnement continu du moteur et du système de transmission (8 heures)

- Test d'adhérence du revêtement de surface (méthode de la grille)

Nous proposons :

- Certification CE (pour l'exportation vers l'UE)

- Photos de lignes de production en usine (découpe à commande numérique, soudure robotisée, thermolaquage)

- Rapports de tests fournis pour chaque lot de marchandises

Assistance après-vente et service

Nous offrons un service après-vente complet pour chaque ensemble de 60 entrepôts de profils électriques :

- Conseils d'installation : fournissez des manuels graphiques détaillés (PDF) et des didacticiels vidéo étape par étape. Une installation sur site par des techniciens peut également être organisée (moyennant un coût supplémentaire).

- Formation : offrez une formation à distance gratuite à vos opérateurs via des appels vidéo, couvrant les opérations quotidiennes, les contrôles de sécurité et le dépannage de base.

- Garantie : Le moteur, la boîte de vitesses et le châssis en acier sont garantis 12 mois.

- Pièces de rechange : Les pièces de rechange courantes (interrupteurs de fin de course, roues motrices, tableaux de commande) sont expédiées avec la machine.

- Rappels de maintenance : nous envoyons régulièrement des rappels par e-mail pour la lubrification semestrielle et les contrôles de couple des boulons.

Foire aux questions (FAQ)

Question 1 : Le 60 Electric Profile Warehouse peut-il stocker des profils de plus de 6 mètres ?

Réponse : Oui, nous proposons des modèles personnalisés jusqu'à 9 mètres (série WK-G9055) et même 12 mètres. Le modèle standard 60 est optimisé pour des longueurs de 6 mètres, mais nous pouvons ajuster la longueur des bras et l'espacement des colonnes pour les profils plus longs.

Question 2 : Une fondation spéciale est-elle requise ?

Réponse : Pour les équipements simple face, un sol en béton standard (C25, épaisseur 150 mm) est suffisant. Pour les équipements double face avec une charge plus importante (plus de 5T pour un seul bras), des boulons d'ancrage pré-enterrés peuvent être nécessaires. Nous fournirons les dessins des fondations.

Question 3 : Combien de sections de matériau un porte-à-faux peut-il contenir ?

Réponse : Cela dépend du diamètre et du poids du matériau. En prenant comme exemple un acier rond de 60 mm (environ 22 kg/m), un bras 3T peut contenir 45 sections d'acier rond de 6 mètres de long. Pour les tuyaux plus gros, la quantité sera réduite. Vous pouvez le calculer en fonction de la densité de votre matériau.

Question 4 : Existe-t-il un mode manuel en cas de panne de courant ?

Réponse : Oui, chaque bras télescopique électrique est équipé d'une manivelle manuelle. En cas de panne de courant, la flèche peut être rétractée manuellement.

Question 5 : Peut-il être intégré au manipulateur d’alimentation automatique ?

Réponse : Bien sûr que c’est possible. Le stockeur électrique de profilés 60 est compatible avec notre manipulateur composé de chargement et déchargement de type portique. Nous pouvons fournir un ensemble complet de solutions de lignes de production automatisées.

Question 6 : Combien de temps faut-il pour livrer un équipement personnalisé ?

Réponse : La taille standard (6 mètres, simple face, double face) sera expédiée sous 30 jours ouvrables. Les couleurs, longueurs ou fonctions électriques personnalisées nécessiteront 10 à 15 jours supplémentaires.

Question 7 : Des échantillons ou des versions d'essai sont-ils fournis ?

Réponse : Nous pouvons vous fournir un schéma de simulation 3D de votre aménagement.

Question 8 : Comment obtenir le devis ?

Réponse : Contactez notre directeur commercial : Eric : +86 131-7302-8359, Quinlee : +86 159-4970-8933. (WhatsApp et WeChat) E-mail :

Éric : eric@wankametal.com,

Quinlee :Quinlee@wankametal.com.

Veuillez fournir le type de profil, la longueur, le poids maximum d'un seul bras et le nombre de couches de stockage requises.

Pourquoi choisir la technologie Wanka ?

Avec plus de 20 ans d'expérience, plus de 100 employés et une usine de 10 000 mètres carrés, nous sommes le premier fabricant d'équipements d'entreposage intelligent dans la région du Shandong. Nos 60 unités de stockage de profilés électriques bénéficient de la confiance de milliers d'entreprises tant au pays qu'à l'étranger. Nous proposons une personnalisation complète, une certification CE et un service après-vente à réponse rapide. Nous choisir, c’est choisir la fiabilité, la sécurité et l’efficacité.
