60 Entrepôt de profils manuel

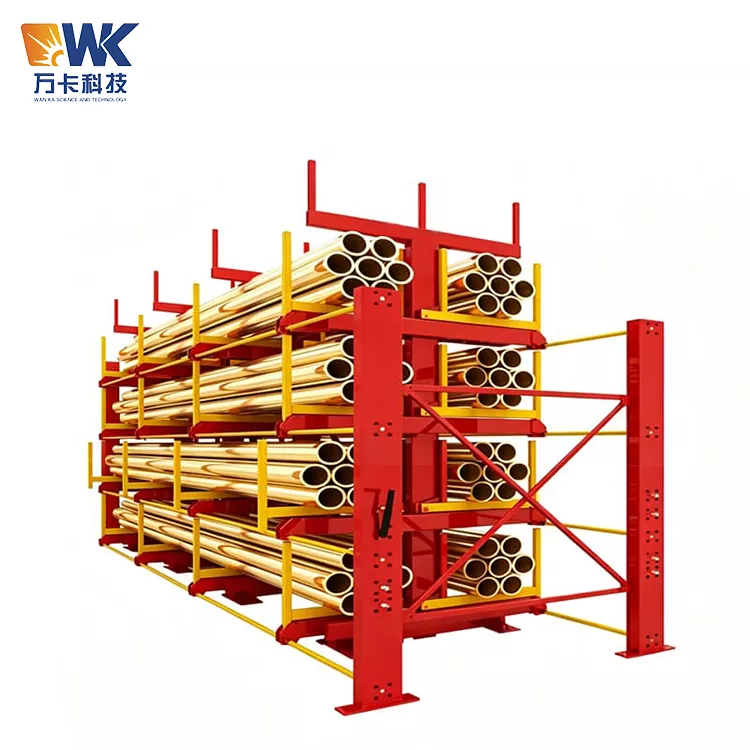

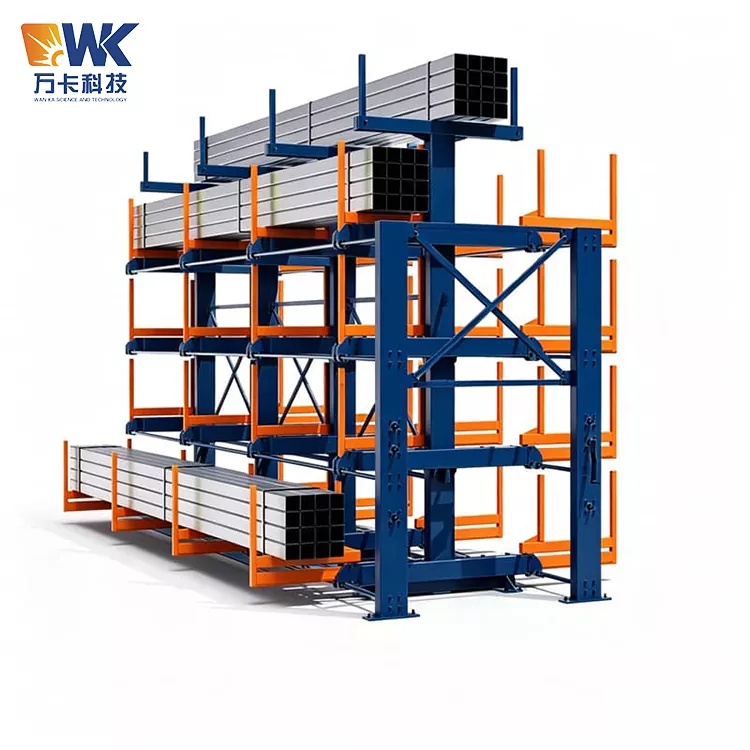

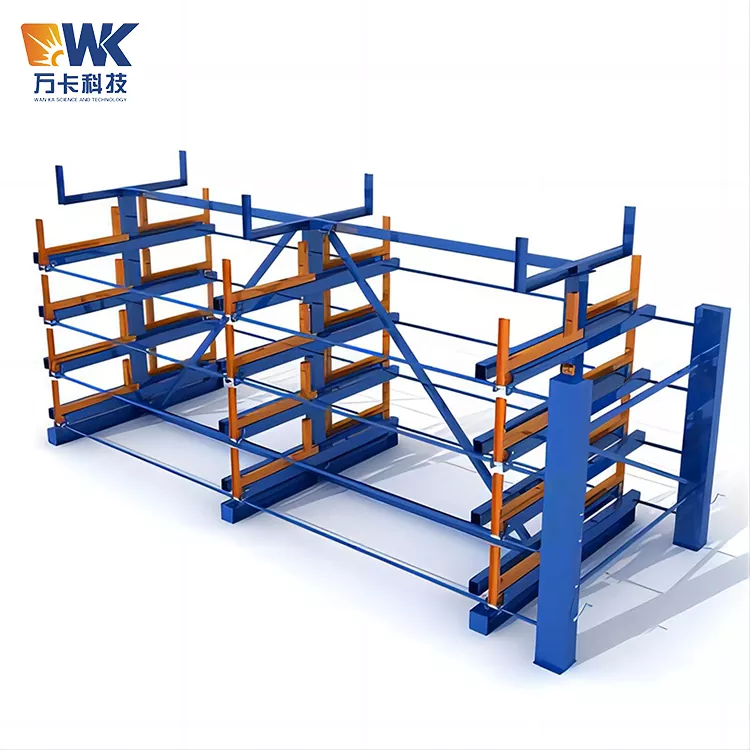

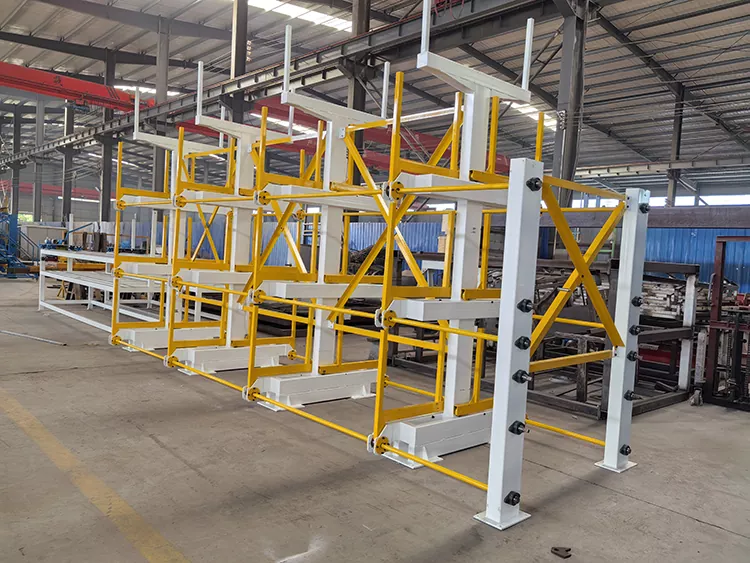

60 Manual Profile Warehouse est un rack de profils manuels de taille standard lancé par Jinan Wanka Factory. Il est spécialement conçu pour les profilés d'une longueur inférieure ou égale à 6 mètres.

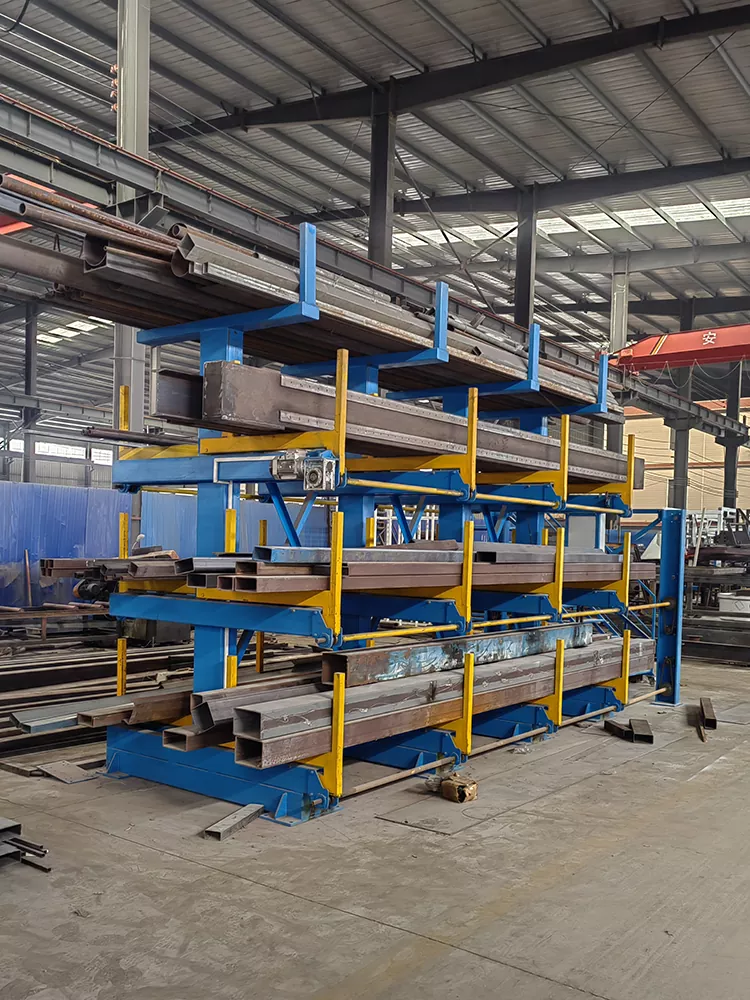

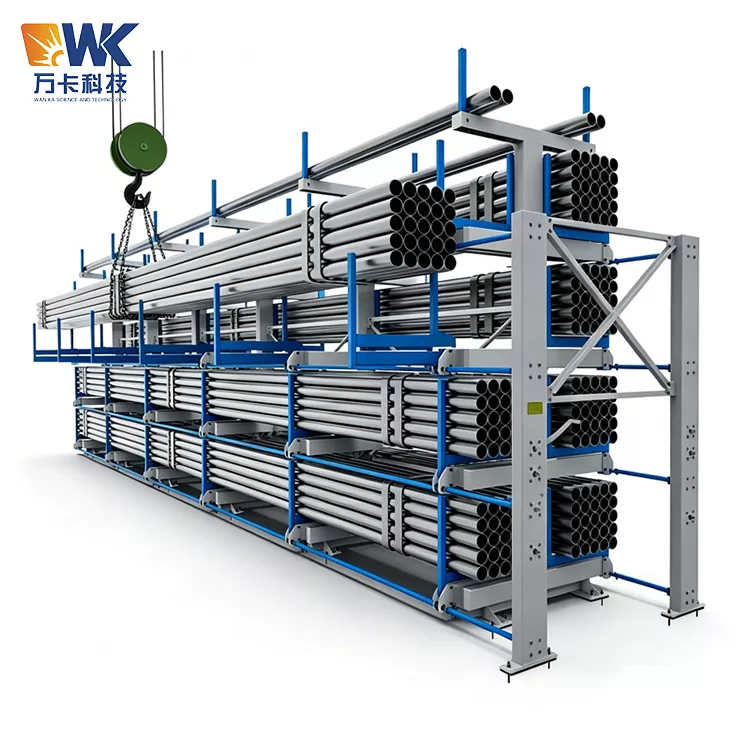

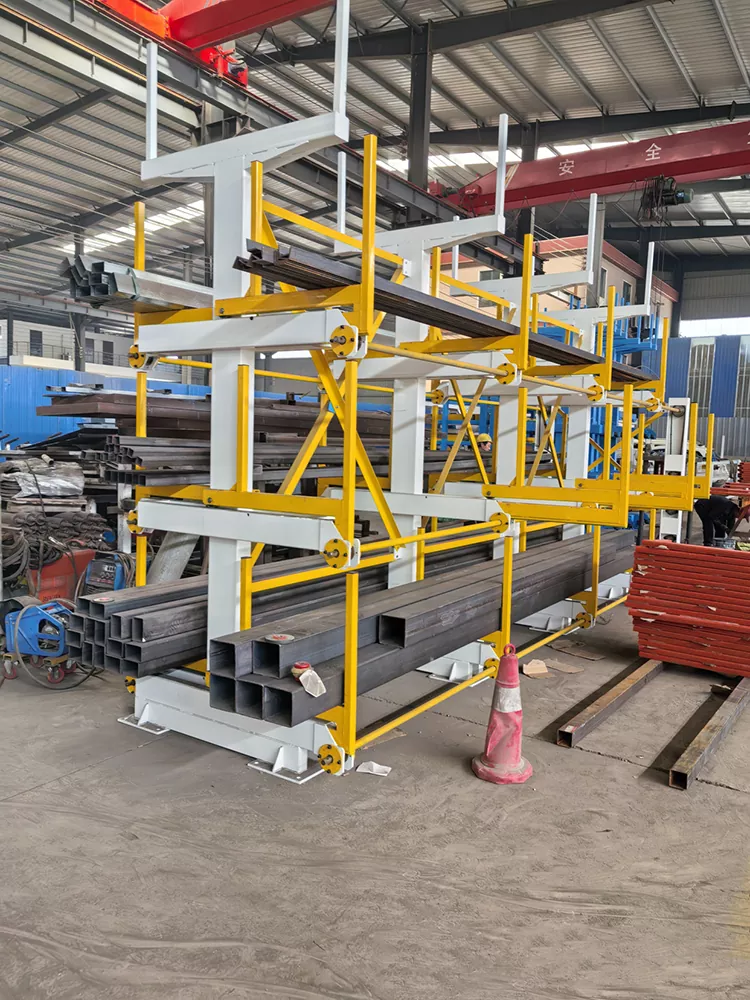

Il adopte une structure en porte-à-faux multicouche. Chaque couche de porte-à-faux peut être étendue ou rétractée indépendamment grâce à un mécanisme manuel. L'opérateur se tient sur le côté du rack, tourne le volant et le porte-à-faux se déplace lentement vers l'extérieur, transportant les tuyaux en acier de 6 mètres, les barres rondes ou les tubes carrés placés dessus jusqu'au centre de l'allée. Ensuite, un chariot élévateur ou une grue peut facilement les retirer.

Une fois le stockage et la récupération terminés, inversez le volant et le porte-à-faux revient à sa position d'origine. L’ensemble du processus est entièrement piloté par la force humaine et ne consomme pas un seul watt d’électricité. Le « 60 » dans le numéro de modèle représente la longueur de profil pour laquelle il est adapté, ce qui est la spécification la plus courante dans l'industrie de transformation mécanique.

Sa configuration standard est de 5 couches (4 + 1), la couche supérieure ayant une hauteur d'environ 3 mètres et la couche inférieure étant à 330 millimètres du sol, utilisant efficacement l'espace vertical de l'atelier. Par rapport au modèle électrique, le support profilé manuel de style 60 élimine le moteur, les câbles et le boîtier de commande, présente moins de points de défaillance, un entretien simple et est abordable.

Principaux arguments de vente

- Optimisé pour les matériaux de 6 mètres

- Commande manuelle avec facilité et sans effort

- Zéro consommation d'énergie, pas d'étincelles

- Accès fluide, autobloquant pour plus de sécurité

- Structure solide, durable et durable

- Production instantanée sur commande, livraison rapide

Spécifications techniques

Le tableau ci-dessous présente les paramètres des modèles standard WK-G6053S (type à manivelle à une main) et WK-G6053D (type à manivelle à double main). Tous les paramètres ont été finalisés, mais ils peuvent encore être ajustés selon les besoins (comme la couleur, la position de la manivelle).

Domaines d'application

60 Manual Profile Warehouse est principalement destiné aux secteurs et scénarios suivants :

- Usines de machines de petite et moyenne taille : stocke les barres rondes et les barres carrées en acier 45# de 6 mètres, utilisées pour le traitement au tour.

- Grossistes en quincaillerie et matériaux de construction : Stocke des tuyaux galvanisés de 6 mètres et des tuyaux soudés pour faciliter une récupération rapide par les clients lors du retrait des marchandises.

- Chantiers d'installation de structures métalliques : Entrepôts temporaires sans alimentation électrique, nécessité de stocker des cornières et des barres de canal de 6 mètres.

- Ateliers de formation collégiale professionnelle : les étudiants pratiquent la gestion du matériel pour éviter les risques liés à la sécurité électrique.

- Stations de réparation de machines agricoles : Stocke les tiges de lames de machines à récolter de 6 mètres de long et les arbres de transmission.

- Studios personnels ou petits ateliers : Avec un espace limité, nécessité de stocker des profilés en aluminium de 6 mètres de manière tridimensionnelle.

Certification et assurance qualité

Wanka Technology met en œuvre un contrôle de qualité standardisé pour l'entrepôt de 60 profils manuels afin de garantir que chaque pièce d'équipement quittant l'usine est fiable et durable.

- Certification du système : Le système de gestion de la qualité ISO9001 : 2015 couvre la gamme de produits à commande manuelle.

- Certification des matériaux : les colonnes et l'acier en porte-à-faux fournissent des certificats de garantie d'usine originaux, et la composition chimique et les propriétés mécaniques des matériaux entrants sont réexaminées.

- Contrôle des soudures : 20 % des soudures porteuses sont soumises à un contrôle magnétoscopique, sans fissures ni pores. Les enregistrements de soudage peuvent être retracés jusqu'au numéro du soudeur.

- Test de charge : un échantillon de chaque lot est sélectionné au hasard pour un test de charge statique de 3,75 tonnes (1,25 fois) sur le bras unique, et la déformation à l'extrémité en porte-à-faux est inférieure à L/300 (environ 20 mm), et il n'y a pas de déformation permanente après le déchargement.

- Test de durée de vie à commande manuelle : remontage manuel à charge vide en continu 5 000 fois, et les engrenages et la crémaillère ne présentent aucune usure évidente.

- Revêtement de surface : L'épaisseur du revêtement est mesurée en pas moins de 3 points par pièce, avec une épaisseur totale de ≥ 120 μm, et l'adhérence est de niveau 0.

- Documents d'expédition : Fournissez le certificat de conformité de l'usine, le rapport d'essai de charge et le dossier d'inspection du revêtement. Si un rapport de test tiers est requis, il peut être commandé moyennant des frais supplémentaires.

Nous encourageons les clients à effectuer un simple test d'agitation conformément aux instructions après réception du produit. S'il y a un brouillage ou un bruit anormal, ils peuvent fournir un retour d'information immédiatement. Nous traiterons le problème rapidement.

Avantages comparatifs par rapport aux concurrents

Il existe d'autres marques d'étagères à commande manuelle disponibles sur le marché, mais l'entrepôt à profilés manuel Wanka 60 les surpasse considérablement dans de nombreux aspects :

- Différences de conception permettant d'économiser des efforts : de nombreuses petites usines utilisent directement une transmission à tige à vis, avec un faible rapport de vitesse et un frottement élevé. À pleine charge de 3 tonnes, la force de roulement manuel dépasse 300 N et les adultes se fatiguent après deux roulements. Le Wanka utilise des engrenages à vis sans fin précis, avec une force de roulement manuelle contrôlée à moins de 130 N, et la rotation est fluide et sans à-coups.

1.Matériaux durables

Les concurrents utilisent souvent des tubes Q235 à paroi mince, avec des parois de colonne de seulement 4 mm d'épaisseur, et les cantilevers sont sujets à la flexion. Le Wanka a des parois de colonnes de 6 mm d'épaisseur et des parois en porte-à-faux de 5 mm d'épaisseur, avec un niveau de résistance supérieur d'un niveau.

2. Durabilité des engrenages

Les concurrents ont de petits modules d'engrenages (m4 ou m5) et ne sont pas traités thermiquement, et après un an d'utilisation, les pointes des dents s'usent, provoquant des sauts. Le Wanka a un module de m6, avec des surfaces de dents soumises à une trempe à haute fréquence HRC45-50, et la durée de vie est prolongée de trois fois.

3. Commodité apportée par la normalisation

Le support profilé manuel de type 60 est un produit standardisé, avec des pièces de rechange interchangeables. Par exemple, les volants, les engrenages et les chaînes peuvent être interchangés. Les produits des petites usines ont des tailles incohérentes pour chaque unité, ce qui rend la maintenance difficile.

4.Garantie de service

Nous offrons une garantie de 5 ans sur la structure en acier, une garantie de 2 ans sur les composants de transmission, ainsi que des vidéos de fonctionnement détaillées et des dessins d'installation. La plupart des concurrents n'offrent qu'une garantie d'un an et ont des délais de réponse lents pour le service après-vente.

5. Commentaires de comparaison des clients

"Auparavant, j'achetais un support à commande manuelle dans une petite usine du Hebei parce qu'il était moins cher. Après l'avoir utilisé pendant six mois, les engrenages se sont cassés et le service après-vente m'a ignoré. Je l'ai remplacé par le support à commande manuelle de style Wanka 60, et il l'utilise depuis plus d'un an et est comme neuf." — M. Wang, directeur d'une certaine usine de transformation de machines à Jinan, province du Shandong.
