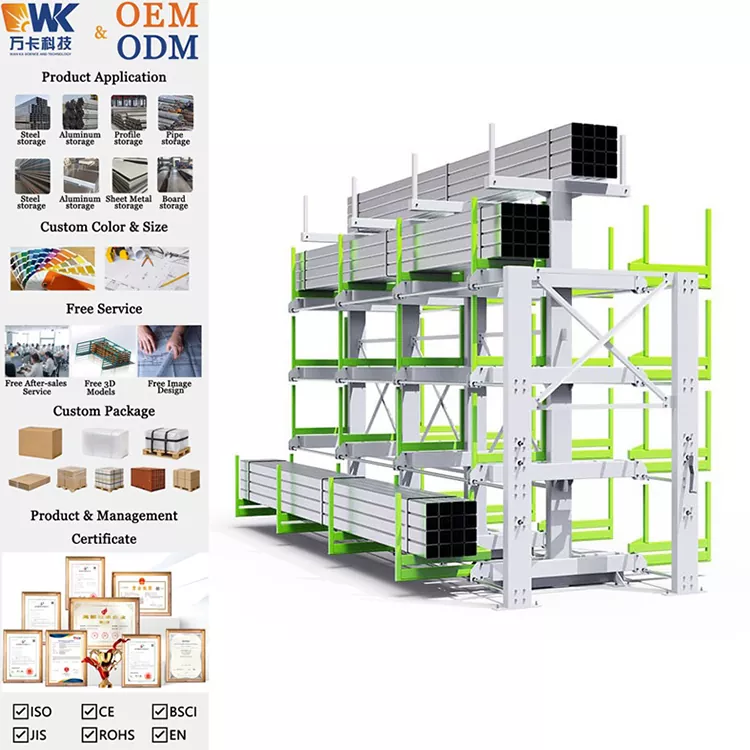

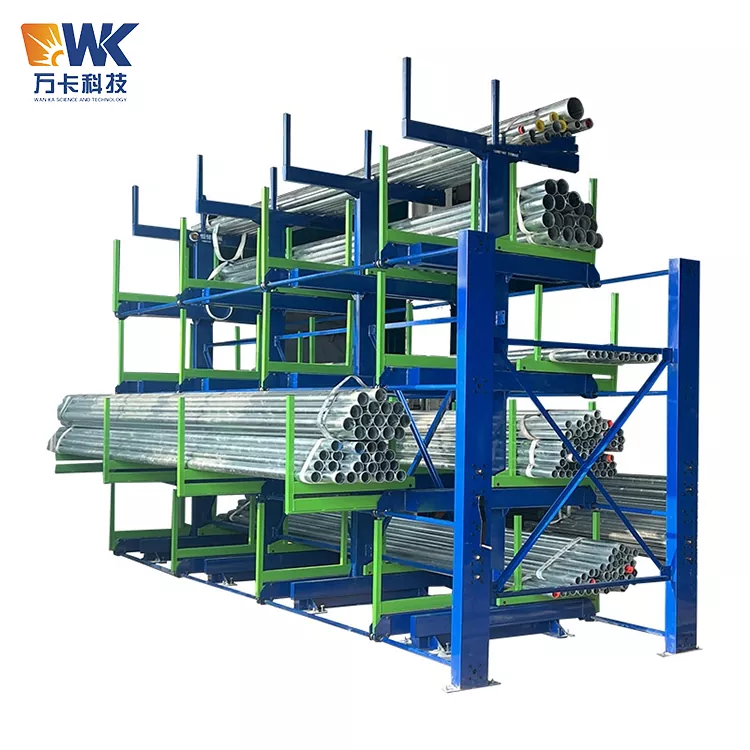

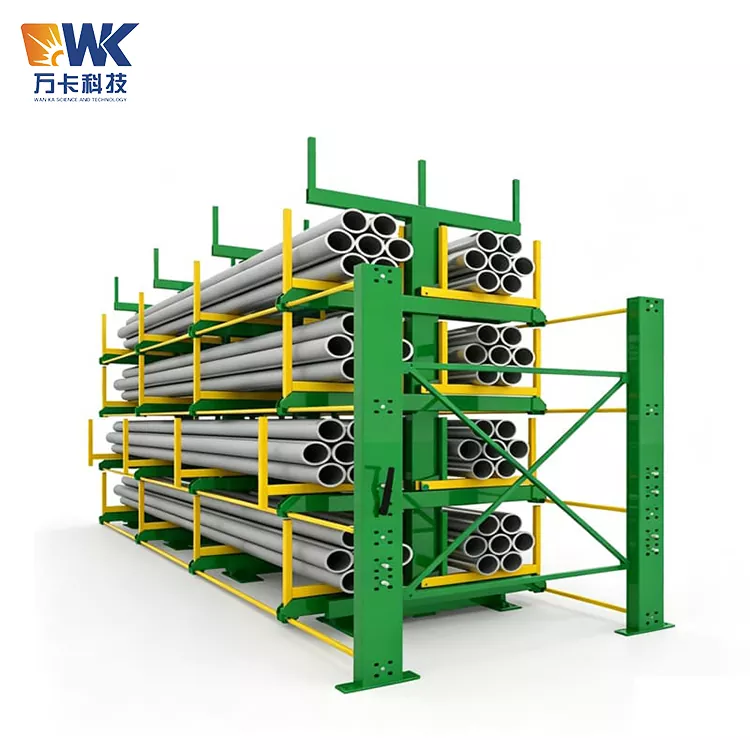

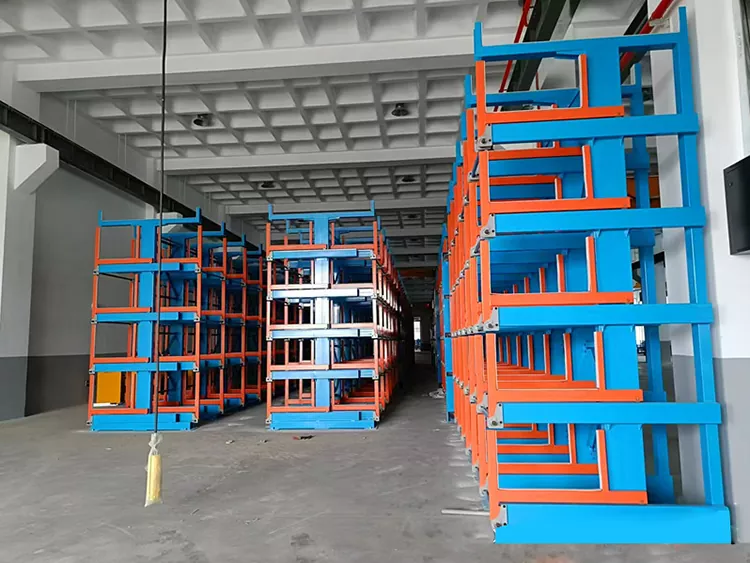

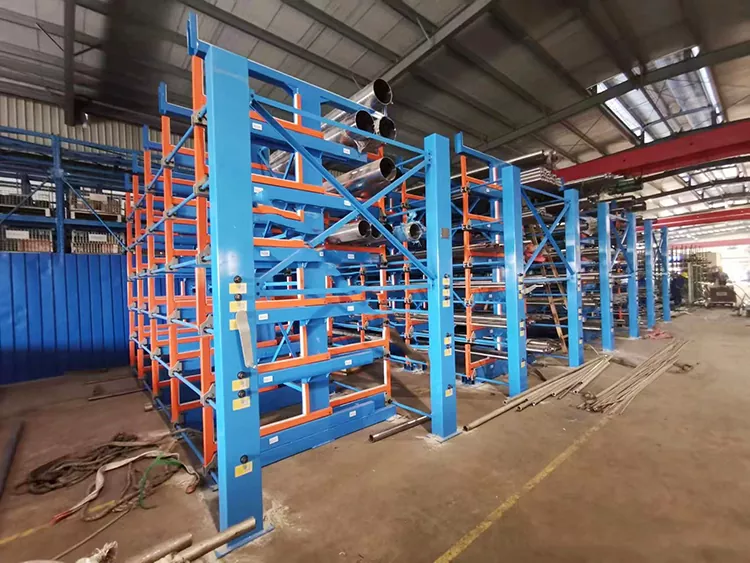

Entrepôt de profils manuels personnalisés
En achetant pour vous l'entrepôt de profilés manuel personnalisé fourni par Wanka Technology, celui-ci est spécialement conçu pour le stockage de profilés avec des longueurs non standard, des sections transversales spéciales et des conditions de travail irrégulières. Les étagères en porte-à-faux personnalisées à commande manuelle conviennent à n'importe quelle longueur allant de 3 à 15 mètres, avec un seul bras capable de supporter jusqu'à 1 à 8 tonnes. Le mécanisme d'économie de force à commande manuelle peut être adapté selon les besoins. Wanka Technology, la marque, propose des services à guichet unique comprenant l'enquête sur site, la conception non standard, la production et l'installation. En achetant le système de stockage de profilés manuel personnalisé, vous pouvez résoudre les problèmes de stockage liés à l'insuffisance de produits standard, à l'inapplicabilité des modèles électriques et à un budget limité. Bénéficiez d'une conception gratuite, d'une garantie de 24 mois pour les composants de transmission et d'une garantie de 60 mois pour la structure en acier. Personnalisation flexible, opération manuelle sans effort, stable et fiable.
L'entrepôt de profils manuels personnalisés est une étagère en porte-à-faux manuelle totalement non standard développée par Jinan Wanka Technology Co., Ltd. pour les scénarios dans lesquels les étagères manuelles standard ne peuvent pas être utilisées.
Il existe en réalité de nombreux entrepôts de matériaux longs qui sont confrontés à une situation aussi délicate : la longueur des profilés n'est pas de 6 mètres, 9 mètres ou 12 mètres, mais de 7,3 mètres, 10,5 mètres, 13,8 mètres ; la forme de la section transversale est constituée de matériaux trapézoïdaux, triangulaires ou de forme spéciale avec des bords de bride ; le sol de l'atelier présente des colonnes, des pentes ou des espaces étroits ; le budget est insuffisant pour acheter le modèle électrique, et il n'y a pas d'alimentation électrique sur place ; ou il doit être spécialement coordonné avec les ponts roulants, chariots élévateurs, etc.
Les rayonnages profilés manuels standards ne peuvent pas être adaptés à cette situation, la personnalisation devient donc la seule solution. Le rayonnage profilé à commande manuelle personnalisé est conçu à partir de zéro : la hauteur des colonnes, la longueur du porte-à-faux, la section transversale, le nombre d'étages, l'espacement entre les étages, l'espacement entre les bras, le rapport de vitesse du mécanisme de commande manuelle et la position du volant, la forme des boulons d'ancrage, le traitement de surface - tous sont adaptés aux données matérielles fournies par le client et aux conditions sur site. Il conserve les principaux avantages d'un fonctionnement manuel sans électricité, de sécurité, d'antidéflagration et de faible coût, tout en répondant pleinement à vos profils spécifiques et à l'agencement de votre entrepôt. Après la livraison, vous recevez un équipement de stockage « parfait », sans dimensions supplémentaires ni défauts fonctionnels.
Principaux arguments de vente
- La longueur peut être personnalisée, correspondant précisément aux exigences
- Capable de s'adapter à la conception à la demande, sans gaspillage ni risque

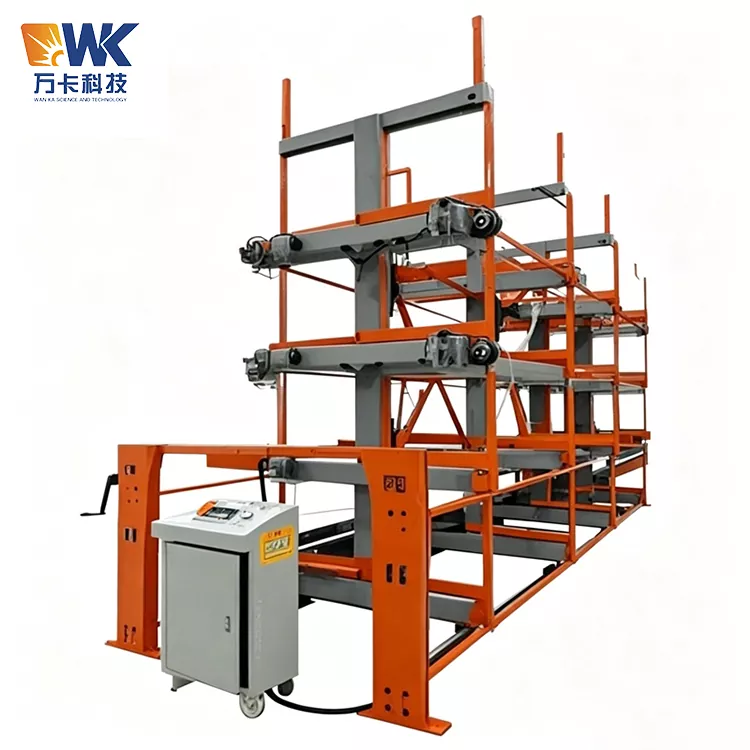

- Personnalisation du mécanisme de manivelle : disponible en diamètre de manivelle (300-500 mm), rapport de vitesse (1:30 à 1:100), poignée simple ou double, installation à gauche ou à droite, conception pliable ou amovible. Pour les scénarios d'utilisation fréquente, l'ajout en option d'un ressort d'assistance ou d'une assistance pneumatique (semi-manuelle) peut être sélectionné.
- Adaptation aux environnements difficiles et particuliers
- Compatible avec les équipements logistiques existants
Paramètres
|
Paramètres personnalisés |
Gamme disponible et description détaillée |
|
Longueur du profil (L) |
3 000 mm ~ 15 000 mm, ajusté de 100 mm par intervalle d'échelle |
|
Charge nominale à un seul bras (P) |
1 tonne/2 tonnes/3 tonnes/5 tonnes/8 tonnes ; les doubles cantilevers parallèles sont obligatoires pour les charges supérieures à 8 tonnes |
|
Couches de stockage totales (N) |
2 à 7 couches ; Un maximum de 6 couches est suggéré pour éviter une opération de démarrage manuelle pénible |
|
Hauteur libre entre les couches adjacentes (H1) |
150 mm ~ 600 mm, configuré en fonction de la hauteur maximale du profil plus l'espace de sécurité réservé |
|
Espacement central des porte-à-faux (D) |
150 mm ~ 800 mm, déterminé par la largeur réelle ou le diamètre extérieur des profils stockés |
|
Hauteur hors tout de l'équipement (H_total) |
2 000 mm ~ 5 500 mm, limité par la hauteur verticale dégagée des bâtiments d'usine |
|
Profondeur longitudinale du support entier |
Égal à la longueur du profil L plus une marge supplémentaire de 400 mm à 800 mm pour le déplacement télescopique en porte-à-faux |
|
Largeur du rack (W) |
1 200 mm ~ 2 200 mm, applicable aux formes structurelles simple face et double face |
|
Hauteur de la couche inférieure depuis le sol (H_bottom) |

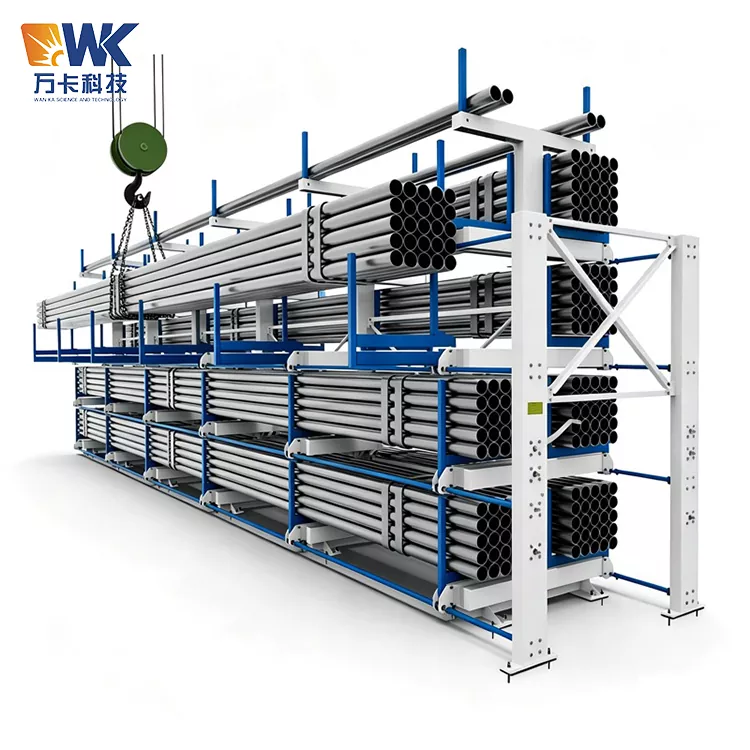

300 mm ~ 900 mm, espace réservé pour un passage en douceur des élingues de grue et des fourches de chariot élévateur |
|
Course télescopique du cantilever (S) |
600 mm ~ 1 500 mm, normalement défini comme 2 à 3 fois la largeur de section des matières premières |
|
Rapport de réduction du mécanisme à manivelle |
1:30 (vitesse élevée pour un stockage léger) ～ 1:100 (conception permettant d'économiser du travail pour des conditions de travail à charge lourde) |
|
Diamètre standard du volant |
Tailles optionnelles : 300 mm, 350 mm, 400 mm, 450 mm, 500 mm |
|
Force de manivelle autorisée |
Index personnalisable (exemple : ≤120N). La valeur de force cible peut être réalisée grâce à une conception optimisée du rapport de réduction |
|
Formulaire de transmission de puissance |

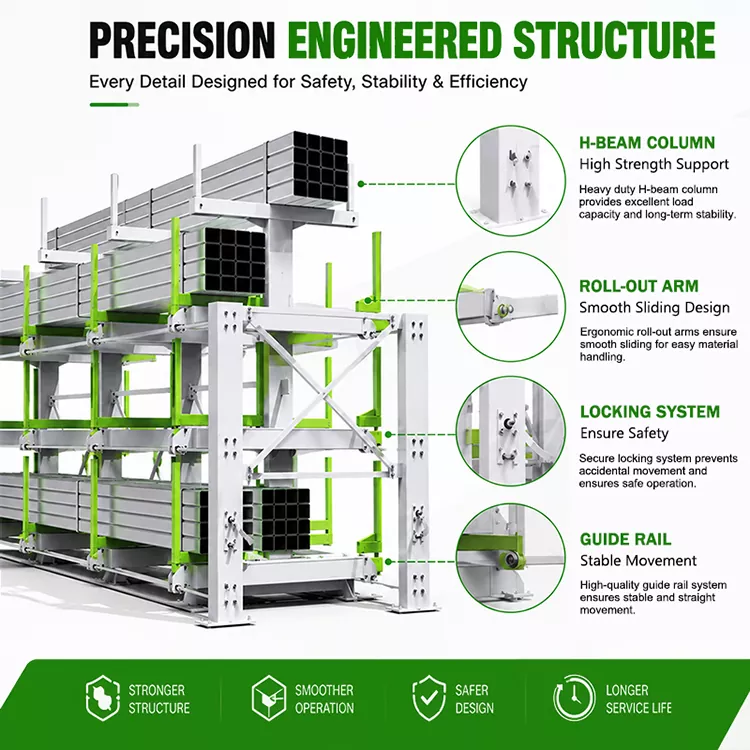

Configuration standard : transmission à engrenages et à crémaillère ; transmission par pignon et chaîne pour les exigences de course longue |
|
Structure autobloquante antidérapante |
Standard : vis sans fin et engrenage à vis sans fin autobloquants. Accessoires en option : dispositif à cliquet + goupille de sécurité manuelle |
|
Traitement anticorrosion de surface |
Pulvérisation de poudre époxy (couleur personnalisée via carte RAL) / galvanisation à chaud / finition inox d'origine |
|
Niveau d'environnement de travail applicable |
Atelier intérieur ordinaire, zone antidéflagrante, cour en plein air, entrepôt frigorifique à basse température, atelier de production à haute température |
Domaines d'application et exemples
Quels scénarios nécessitent l’utilisation de l’entrepôt de profils manuels personnalisés :
- Matériaux longs et irréguliers : tels que de longs tuyaux de chauffage (avec brides) dans les moules de pales d'éoliennes, ou des rails en acier irréguliers dans les voies ferrées à grande vitesse.
- Anciens ateliers : Avec de nombreuses colonnes et des passages étroits, les largeurs standards ne peuvent pas être saisies et la largeur hors tout doit être réduite ou rendue asymétrique.
- Méthodes de stockage spéciales : Les profilés doivent être empilés horizontalement en plusieurs couches, avec un rembourrage entre chaque couche, et nécessitent un porte-à-faux avec protections latérales pour éviter les chutes.
- Exigences de mobilité : L'entrepôt doit être déplacé régulièrement et l'entrepôt à profilés manuels doit être démontable et réinstallé sur des fondations différentes.
Balises actives: Fabricant d'entrepôt de profil manuel personnalisé, fournisseur de support de stockage de profil manuel, système de rayonnage d'entrepôt de profil
