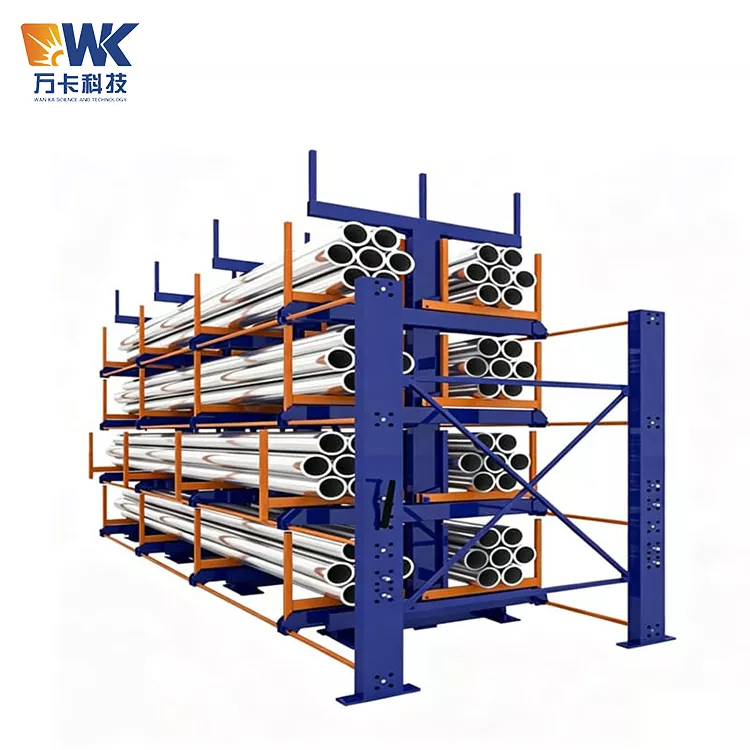

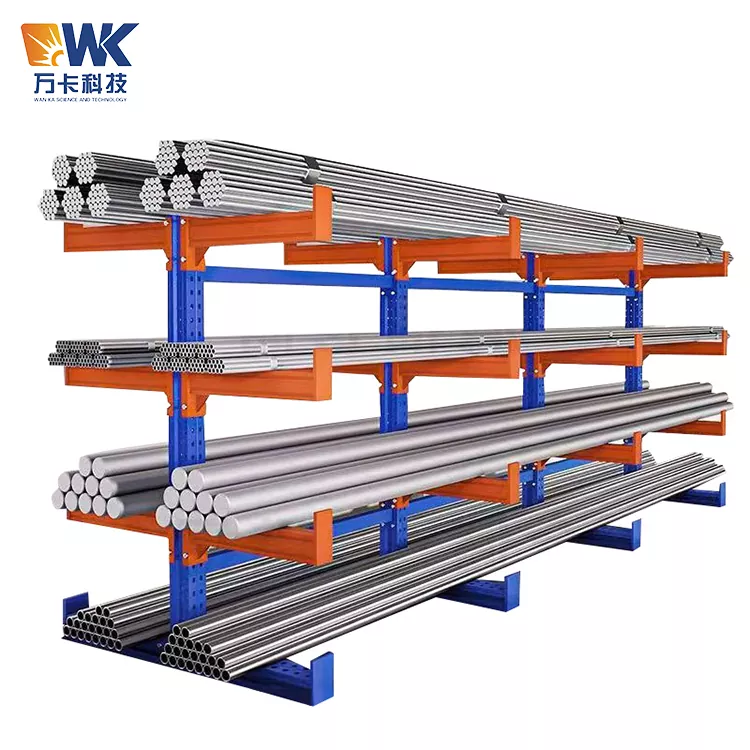

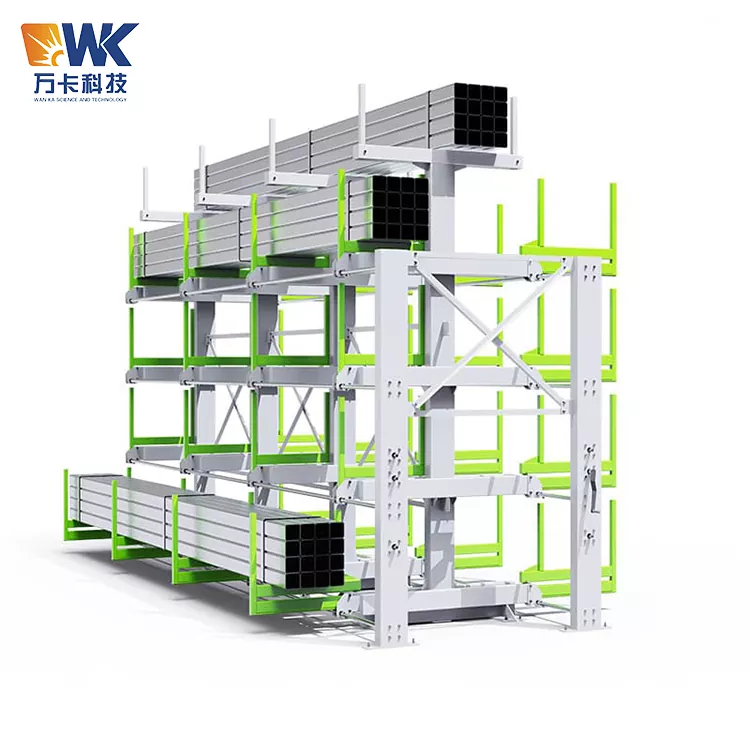

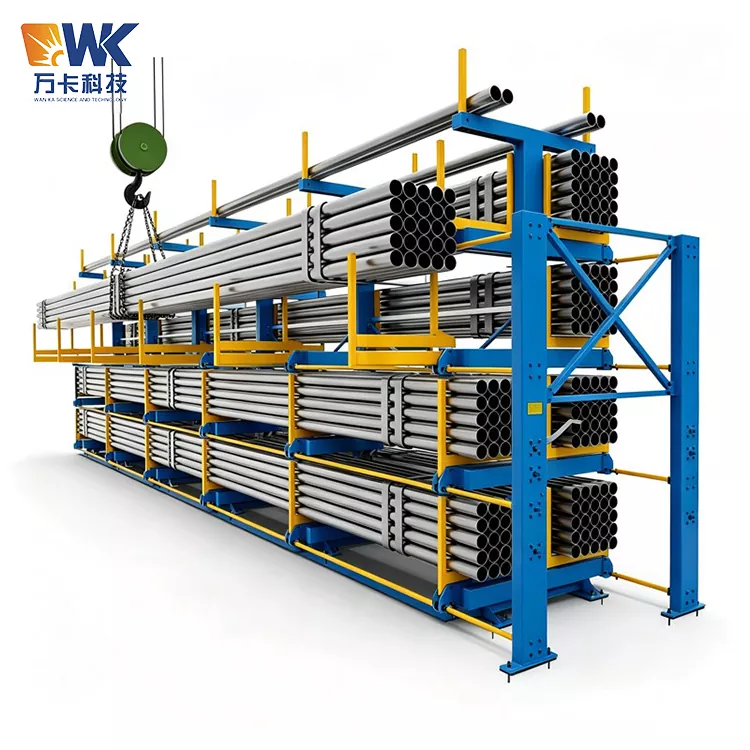

90 Entrepôt de profils manuel

L'entrepôt à profilés manuels 90 fourni par Wanka Factory appartient à la catégorie des étagères manuelles robustes. Il est différent des rayonnages de stockage profilés à commande électrique. L'ensemble du système d'exploitation est entraîné par un engrenage à vis sans fin à manivelle et une structure de roue à vis sans fin pour déplacer la crémaillère et la tige filetée, réalisant ainsi le mouvement télescopique du porte-à-faux. L'ensemble du processus ne nécessite pas de connexion à des lignes électriques externes. Il n'y a aucun composant de commande électrique et aucun risque d'incendie de circuit. Il s'agit de la solution de stockage vertical privilégiée pour les ateliers antidéflagrants, les zones d'usine sans points d'alimentation électrique stables et les scénarios d'extraction de matériaux à basse fréquence.

Principe de fonctionnement et expérience du fonctionnement homme-machine

Toute la puissance d'extension et de rétraction télescopique de l'ensemble du système d'étagères est fournie par une manivelle manuelle. L'équipement est équipé d'un mécanisme à manivelle avec un rapport de transmission de 1:60. L'opérateur n'a besoin que d'appliquer une force manuelle conventionnelle d'environ 150 N pour faire tourner facilement le volant extérieur. La puissance est amplifiée par un réducteur à vis sans fin, puis transmise à la paire de transmissions à crémaillère, entraînant le cantilever à s'étendre en douceur de 900 mm à 1 200 mm. Le profil de 9 mètres de long suivra le porte-à-faux pour se déplacer dans le canal d'opération. Le personnel peut effectuer directement les tâches de récupération et de chargement des matériaux à l’aide de chariots élévateurs et de camions-grues. Une fois l'opération de stockage et de récupération du matériau terminée, l'inversion du volant peut rétracter le porte-à-faux dans sa position d'origine.

La structure de transmission purement mécanique fonctionne en douceur avec une faible probabilité de blocage. De simples opérations quotidiennes peuvent permettre de la maîtriser. Il n'y a pas de problèmes courants tels qu'une panne du système de contrôle électronique ou des pannes de moteur. L'équipement global présente un taux de défaillance inhérent extrêmement faible et un seuil de maintenance post-exploitation considérablement réduit.

Emballage et expédition - Plan de transport pour le support de stockage à profil à manivelle de type 90

En raison de la grande taille et du poids élevé du type 90, un emballage et une conception logistique spéciaux sont nécessaires.

- Emballage séparé :les colonnes verticales (chacune d'environ 3,4 mètres de long), les porte-à-faux (chacun d'environ 1,8 mètres de long, 5 à 6 au total), la base, l'ensemble réducteur à manivelle, la crémaillère et les fixations sont emballés séparément. Les cantilevers sont regroupés avec des sangles en acier et regroupés. Chaque couche est rembourrée de panneaux de mousse pour éviter les chocs. Tous les composants en acier sont pulvérisés avec de l'huile antirouille puis enveloppés d'un film étirable.

- Emballage en caisse en bois :le mécanisme à manivelle, le réducteur et les petites pièces sont placés dans une boîte en bois contreplaqué non traité aux pesticides (dimensions 1,2×0,8×0,6 mètres), avec des sacs étanches et des dessicants à l'intérieur. La caisse en bois est vaporisée d'étiquettes « fragile » et « vers le haut » à l'extérieur.

- Mode d'expédition :au niveau national, des camions à plateau de 17,5 mètres sont utilisés. Une seule unité de type simple face peut être transportée, tandis qu'une unité de type double face nécessite 2 camions ou par lots. Le poids total de la marchandise est d'environ 2 tonnes (emballage compris) et le délai de livraison logistique est de 3 à 7 jours (en fonction de la distance). Un suivi GPS complet est fourni.

- Reçu client :Veuillez vérifier tout dommage sur la caisse en bois et toute déformation ou rouille évidente sur les pièces en acier avant de signer pour la livraison. En cas de problème, prenez des photos et contactez-nous dans les 48 heures pour réclamation. Après le déballage, comptez chaque article un par un par rapport à la liste de colisage et signalez toute pièce manquante dans les 24 heures.

Foire aux questions

Question 1 : L'entrepôt de profils manuels 90 peut-il stocker des profils de 9,5 mètres de long ?

Réponse : La conception standard est de 9 mètres. Au-delà, la résistance en porte-à-faux est insuffisante. Si vous avez besoin de 9,5 mètres, veuillez choisir un entrepôt profilé personnalisé à commande manuelle (avec un porte-à-faux étendu et une épaisseur de paroi accrue).

Question 2 : La conduite manuelle de la machine de 5 tonnes sera-t-elle très fatigante ? Les ouvrières peuvent-elles le faire fonctionner ?

Réponse : La force manuelle est d'environ 150 N, ce qui équivaut à soulever un objet de 15 kilogrammes. Les hommes peuvent le manipuler facilement, et les travailleuses en bonne forme physique peuvent également le faire fonctionner. Si vous souhaitez être plus efficace, vous pouvez choisir un rapport de vitesse 1:80 (personnalisé), réduisant la force manuelle à 110N, mais augmentant le nombre de rotations.

Question 3 : Pourquoi utiliser un engrenage et une crémaillère au lieu d'un entraînement par chaîne ?

Réponse : Les engrenages et la crémaillère ont une plus grande capacité de charge, sont plus résistants à l'usure et n'ont aucun problème de jeu de chaîne. Le module d'engrenage de l'unité de stockage profilée manuelle de style 90 atteint 8 et le rack est intégré au bas du porte-à-faux, offrant une bonne protection.

Question 4 : Peut-il être installé à l'extérieur dans une zone ouverte ?

Réponse : Des modèles extérieurs personnalisés sont disponibles. Principaux changements : des protections contre la pluie en acier inoxydable sont ajoutées au volant et au réducteur, les dents d'engrenage et la crémaillère sont recouvertes de graisse lubrifiante résistante aux intempéries et tous les boulons sont traités au Dacromet. Il est recommandé de construire un auvent simple pour prolonger la durée de vie.

Question 5 : Je souhaite installer un moteur électrique dans le futur pour le rendre électrique. Est-ce faisable ?

Réponse : Les structures de transmission du type manuel et du type électrique sont différentes (le type manuel utilise un engrenage à vis sans fin et une roue à vis sans fin, tandis que le type électrique nécessite un moteur réducteur de vitesse et un embrayage). La modification est très difficile et le coût est presque le même que celui de l’achat d’une nouvelle machine. Il est recommandé de déterminer le mode d'alimentation avant d'acheter.

Question 6 : L'étagère de 9 mètres de long va-t-elle basculer ?

Réponse : La largeur de la base est de 1,55 mètres (d'un côté) et la profondeur atteint 9,5 mètres (y compris la marge d'extension), et les boulons d'ancrage sont fixés au sol. Après calcul anti-renversement, dans la condition la plus défavorable (tous les cantilevers entièrement chargés et déployés), le facteur de sécurité est supérieur à 1,8. Tant que les boulons d'ancrage sont installés conformément aux dessins, il n'y aura aucun risque de basculement.

Question 7 : Les engrenages peuvent-ils être remplacés gratuitement s'ils s'usent pendant la période de garantie ?

Réponse : Dans les 12 mois, en cas d'usure importante due à une utilisation normale (si l'épaisseur des dents diminue de plus de 20 %), elles peuvent être remplacées gratuitement. Les dommages causés par le manque d’huile ou la pénétration de corps étrangers ne sont pas couverts par la garantie. Par conséquent, veuillez les lubrifier régulièrement conformément au manuel.

Question 8 : Quelle est la durée du délai de livraison ?

Réponse : L'unité de stockage profilée manuelle de style 90 est de taille standard (longueur non personnalisée). Le cycle de production est d'environ 20 jours ouvrables. Si des couleurs spéciales ou des fonctionnalités optionnelles sont requises, 5 jours supplémentaires seront ajoutés.

Question 9 : Pouvez-vous fournir des services d’exportation à l’étranger ?

Réponse : Oui, nous le pouvons. Nous avons exporté vers des pays comme la Russie, le Vietnam et l'Indonésie. Nous proposons des emballages d'exportation, des certificats de fumigation et des certificats d'origine. Les frais d'expédition seront indiqués séparément.

Confiance des clients et approbation de la marque

Wanka Technology s'est bâti une solide réputation dans le secteur des crémaillères à profilés manuels.

- Cas d'exportation :En 2023, nous avons exporté 6 rayonnages profilés manuels de type 90 vers une certaine société de négoce de tubes en acier en Russie, pour stocker des tubes en acier de 9 mètres utilisés dans la région sibérienne. Le mécanisme manuel de l'équipement est resté fluide même dans un environnement de -40 ℃.

- Clients collaboratifs (partiels) :Tianjin CIMC Container (pour le stockage de poutres inférieures de conteneurs de 9 mètres), Shanghai Baoye Group (entrepôt temporaire sur les chantiers de construction), Shandong Mo Long Petroleum Machinery (pour le stockage des conduites pétrolières). Le taux de réachat a dépassé 65 %.

- Résistance de l'usine :10 000 mètres carrés d'espace d'usine, découpe plasma CNC, ligne de soudage robotisée, salle de grenaillage à grande échelle, ligne de pulvérisation automatique. Avec 200 collaborateurs dont 15 techniciens spécialisés dans les produits à commande manuelle.

- Devis client :"L'équipement de stockage manuel de type 90 est l'équipement de stockage le plus durable que nous ayons jamais acheté. Il a été utilisé pendant trois ans sans aucun problème. Auparavant, nous l'achetions auprès d'autres sociétés à un prix inférieur, et le porte-à-faux s'est plié en moins d'un an." - Directeur Zhang d'une certaine station de location de tuyaux en acier à Cangzhou, province du Hebei.

Bienvenue pour planifier une visite à l'usine.

Expérience d'utilisation réelle - Commentaires d'un client à Chengdu, province du Sichuan

"Nous sommes une petite usine de transformation de structures en acier, produisant principalement des quilles en acier léger de 9 mètres de long. Le bâtiment de notre usine est vieux et manque d'électricité triphasée. Nous ne voulons pas dépenser d'argent en câblage. Nous avons acheté l'entrepôt de profils manuel Wanka 90. Au début, nous avions peur qu'il ne soit pas stable, mais après l'avoir essayé, nous l'avons trouvé très facile à utiliser. Nous stockons et récupérons environ dix fois par jour, et nous ne nous sentons pas fatigués du tout. De plus, cette chose ne nécessite pas aucun entretien, ce qui est bien plus pratique que les ateliers électriques. Désormais, l'atelier est propre et sûr, et même les clients qui viennent nous rendre visite l'apprécient. — M. Li, directeur d'usine d'une entreprise de structures en acier à Chengdu, province du Sichuan.
